UL ISO9001 IATF16949 Onaylı Baskılı Devre Kartları Yeşil Lehim Maskesi

UL ISO9001 IATF16949 Onaylı Baskılı Devre Kartları Yeşil Lehim Maskesi

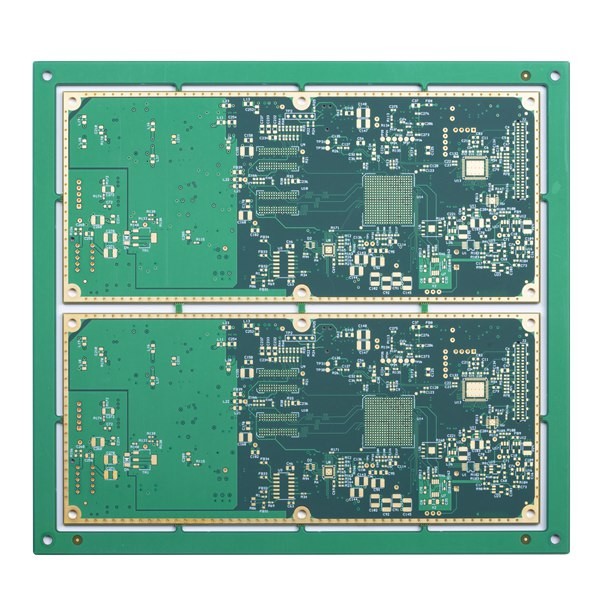

ISO9001, IATF16949 onaylı Shenzhen Fabrikası Çift taraflı PCB Yeşil lehim maskesi

2L Baskılı Devre Kartı

Maksimum katman 32 katmandır, ≥20 katman olup olmadığını gözden geçirmesi gerekir.

Maksimum bitiş paneli boyutu 740* 500 MM'dir, ancak >600 MM ise, önce kartı gözden geçirmeniz gerekir.

Minimum panel boyutu 5 * 5 mm'dir.
PCB hammaddeleri arasında PI +FR4,FR4, Rogers, Halojensiz, Yüksek TG malzemeleri vb.
PCB kalınlık kapasitesi 0,2~4,0 mm arasındadır, kalınlığın 0,2 mm'den az veya 4 mm'den fazla olması durumunda gözden geçirilmesi gerekir.

PCB bakır kalınlık kapasitesi H~5oz'dur.5 oz'dan fazla ise, gözden geçirmeniz gerekecektir.

Yay ve bükülme toleransı %0,075'tir.

Minimum delik boyutu 0,15 mm'dir, delme boyutu 0,15 mm'den küçükse onaylanması gerekir.

Maksimum delik boyutu 6,0 mm'dir, delik boyutu 6 mm'den büyükse, delikleri büyütmek için freze kullanmanız gerekecektir.

İç katmandaki minimum boşluk (tek taraflı): 4~8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;

8~12L(dahil): numune: 5 mil;küçük hacim: 5,5 mil

12～18L(dahil): numune: 6 mil;küçük hacim: 6,5 mil

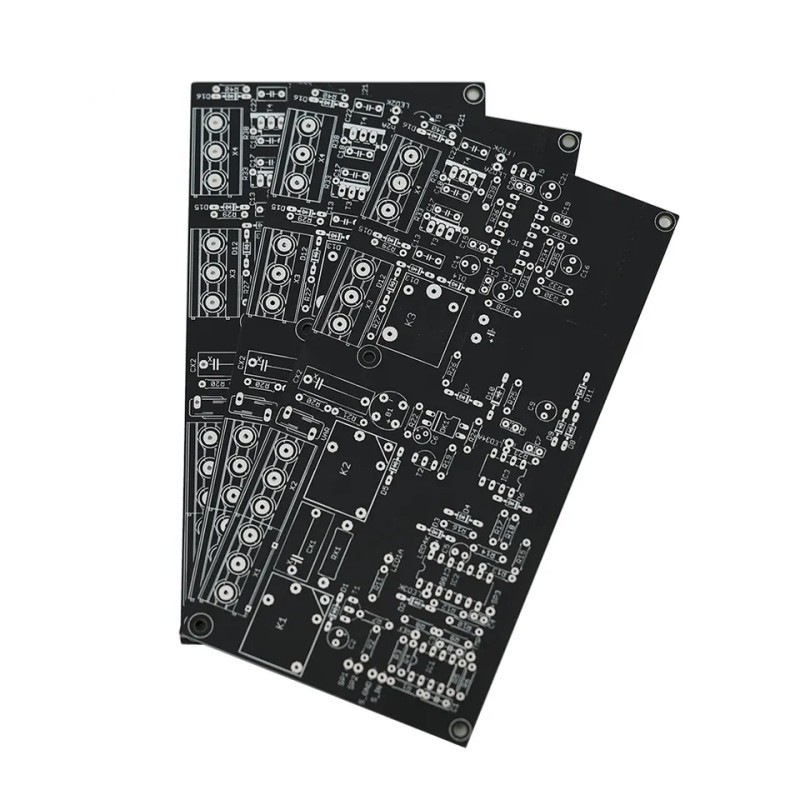

PCB lehim maskesi Renk: Yeşil, Mat yeşil, Mavi, Mat mavi, Siyah, Mat siyah, Sarı, Kırmızı, Beyaz, vb.
PCB serigrafi rengi: Beyaz, Siyah, vb.
PCB yüzeyi: HASL kurşunsuz, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger,vb.

Kaliteli, ucuz fiyat, hızlı teslimat!

SSS:
S1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, talep edilmesi halinde kutu yapımının yanı sıra bileşen tedariki ve PCB Montaj hizmetleri de sağlayabiliriz.

S2: Hangi ülkelerle çalıştınız?
C: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.

S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif haklarına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınız ile asla başka biri için PCB üretmeyeceğiz ve bu dosyaları başka 3. şahıslarla paylaşmayacağız.Ve gerekirse NDA'yı müşteriyle imzalayabiliriz.

S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahibiz, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.

S5: PCB için standart teslim süreniz nedir?
A: Numune/prototip (3 metrekareden az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katman: 7~12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200 m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katman: 10 ila 15 iş günü
