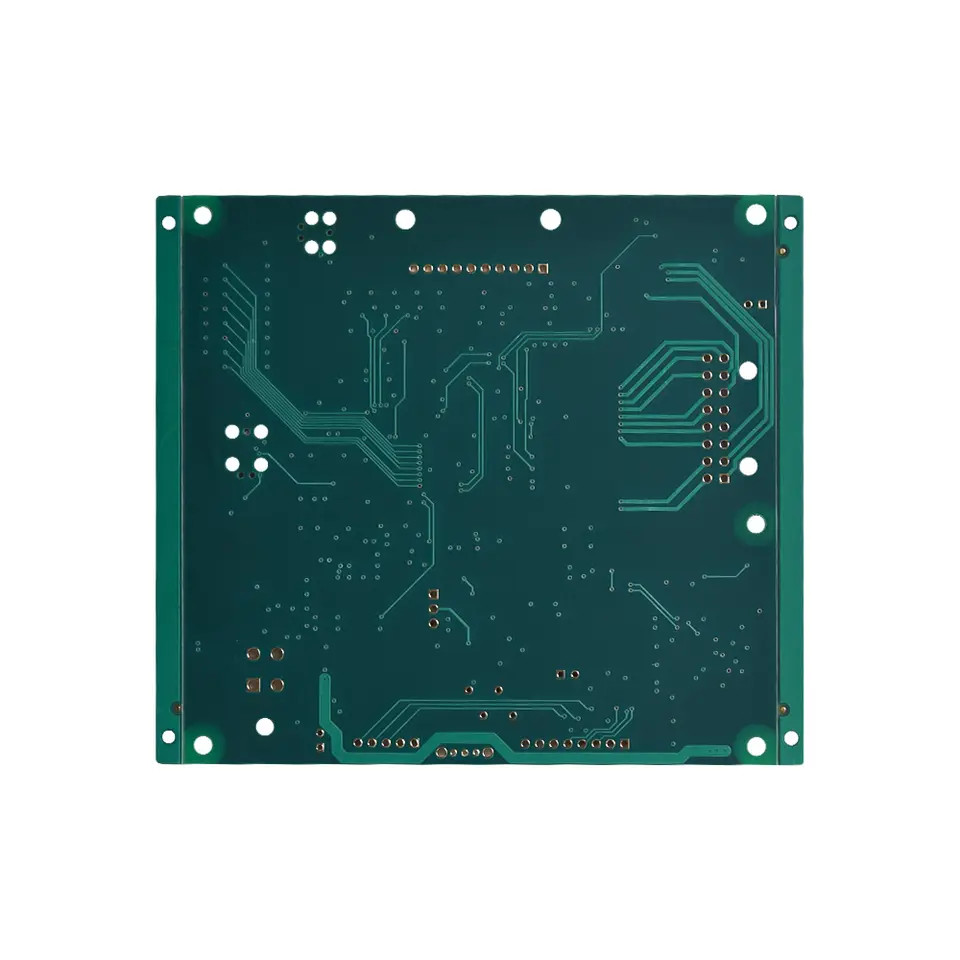

4 Katmanlı Yeşil HDI PCB Devre Kartı 3oz 2.0mm Baskılı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Yüksek Yoğunluklu Ara Bağlantı PCB'si | askeri | FR-4, S1000-2M |
|---|---|---|---|
| Pano Katmanı | 4 litre | Tahta kalınlığı | 2,0 mm |
| Bitmiş Bakır Ağırlık Dış | 3 ons | Lehim maskesi | yeşil lehim maskesi |
| En Küçük Delik Boyutu | 0,1 mm | Özel istek | Kör meyveli delik |
| Başvuru | Otomobil ürünleri | ||
| Vurgulamak | Yeşil HDI PCB Devre Kartı,3oz HDI PCB Devre Kartı,2.0mm Baskılı HDI PCB Devre Kartı |
||
Ürün Açıklaması
4 Katmanlı HDI Yeşil PCB Kartı 3oz 2.0mm Baskılı Devre Kartı
Yüksek Yoğunluklu Ara Bağlantı Baskılı Devre Kartları
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartlarının kısaltmasıdır, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
HDI kartları, geleneksel devre kartlarına göre daha yüksek devre yoğunluğuna sahip olduğu için, tasarımları daha küçük açık delikler ve yakalama pedleri ve ayrıca daha yüksek bağlantı pedi yoğunluğu içerebilir.Ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektriksel performansını artırmak için yaygın olarak kullanılırlar.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Kartları, yüksek frekanslı PTFE kartları ve Rijit-esnek panoları vb. kapsar. Esnek hızlı üretim hizmetleri (12 saat ila 72 saat) ve ayrıca küçük hacimden büyük hacme kadar sağlar PCB üretimi.
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.HSX, yüksek eğitimli ve deneyimli bir ekibe ve gelişmiş üretim ekipmanlarına sahiptir.
HSX fabrikasının panel boyutu maksimum 740x500mm'dir, ancak panel boyutu 600mm'den büyük olduğunda, önce gözden geçirilmesi gerekecektir.Ve ulaşabileceğimiz minimum panel boyutu 5*5mm'dir.
Ulaşabileceğimiz PCB kalınlığı 0,2 mm ila 4,0 mm arasındadır, tahta kalınlığı 0,2 mm'den az veya 4 mm'den yüksek olduğunda, önce tahtanın değerlendirilmesi gerekir.(PS. Levha kalınlığı 0,6 mm'ye eşit veya daha az olduğunda, HASL yüzey kaplaması için geçerli olmayacaktır)
İç ve dış katmanın temel bakır kalınlığı en küçük 0,3/0,5 oz ve en fazla 3 oz'dur.
0,15 mm, fabrikanın minimum delik boyutu kapasitesidir, delik boyutu 0,15 mm'den küçük olduğunda, kartın ilk önce gözden geçirilmesi gerekir.
Lehim direncinin renkleri yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz ve müşterinin belirttiği gibi içerir.
Ayaklı renkleri beyaz, siyah ve müşteri isteğine göredir.
| PCB Katmanı | 4 Katman | PCB malzemesi | FR-4, S1000-2M |
| bakır kalınlığı |
3 ons bitmiş bakır |
PCB kalınlığı | 2.0MM |
| dak.delik büyüklüğü | 0,1 mm | Min.PCB izi/boşluğu: | 3 milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | Daldırma Altın 2u | PCB taslağı | V-KESME/Yönlendirme |
| Özel gereksinim: | dk.delik boyutu 0.15mm aracılığıyla | ||
| Başvuru | Otomobil ürünleri | ||
SSS:
S1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, fabrikayız, bağımsız hızlı dönüş prototip PCB üretim ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif haklarına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınız ile asla başka biri için PCB üretmeyeceğiz ve bu dosyaları başka 3. şahıslarla paylaşmayacağız.Ve gerekirse NDA'yı müşteriyle imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahibiz, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
S5: PCB için standart teslim süreniz nedir?
A: Numune/prototip (3 metrekareden az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katman: 7~12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200 m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katman: 10 ila 15 iş günü
S6: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için panoları DHL,UPS,FedEx kapıdan kapıya hizmet ile göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ücretsiz ithalat vergisi) teslimat süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB panolarınızı gemi veya hava yoluyla gönderebiliriz.Tabii ki, kendi nakliyeciniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S7: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.Teklif talebi için lütfen bizimle iletişime geçin.
S8: PCB Montaj hizmetleri ve bileşen tedariki sağlayabilir misiniz?
C: Evet, talep edilmesi halinde kutu yapımının yanı sıra bileşen tedariki ve PCB Montaj hizmetleri de sağlayabiliriz.
S9.Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın detaylarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örnek:
| PCB Tipi | 4L çok katmanlı PCB |
| Yüzey bitmiş | LF-HASL |
| Temel malzeme | FR4, TG170 |
| bakır kalınlığı | 1 oz iç taban, 1 oz bitmiş bakır |
| PCB lehim maskesi | Her iki taraf için yeşil |
| PCB serigrafi | Her iki taraf için beyaz |
| Özel gereksinim | Reçine tıkalı delik/kaplama kenarı, altın parmak kalınlığı 30u" |
