Empedans Kontrolü HDI PCB Kartı 1.2mm 4mil Cep Telefonu PCB
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 6L 1+N+1HDI Kartları | malzeme | FR4 S1000-2 TG170 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 1.2MM |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ | Min.PCB izi/boşluğu | 6/4mil |
| Lehim maskesi | TAİYO Yeşil | En küçük Mekanik delme deliği | 0.25mm |
| Özel istek | HDI Gömülü yollar ve kör yollar, bir adım yığınlama | Uygulamailetişim ürünleri | iletişim ürünleri |
| Vurgulamak | 1.2mm TG170 HDI PCB Kartı,4mil TG170 HDI PCB Kartı,4mil 1.2mm Cep Telefonu PCB |
||
Ürün Açıklaması

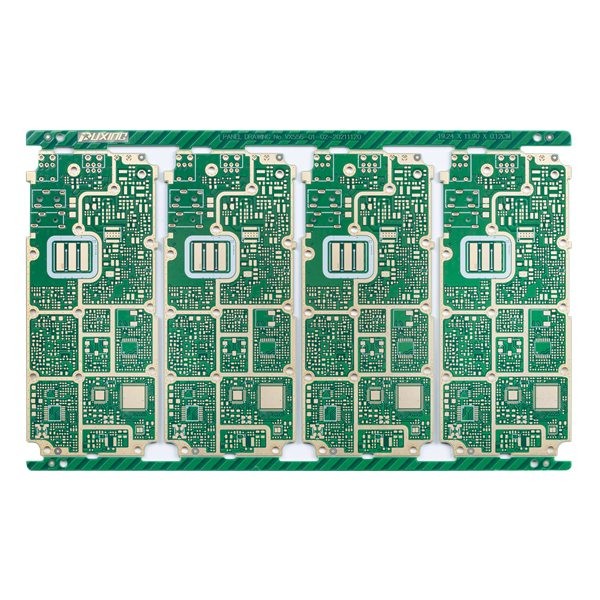

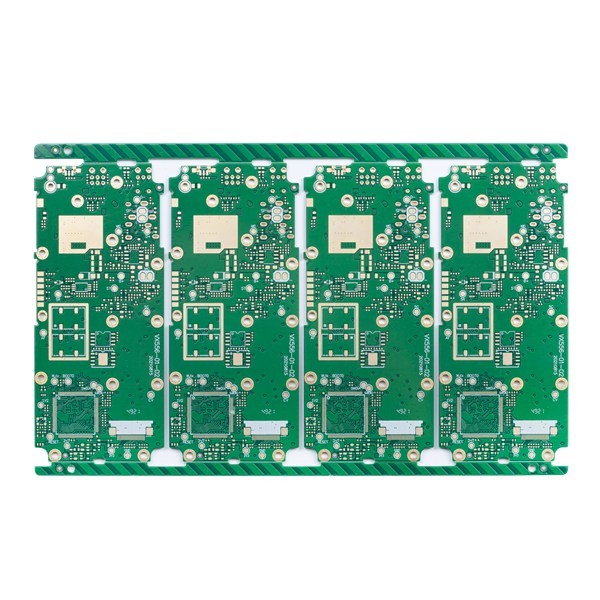

Empedans Kontrolü HDI PCB Kartı 1.2mm 4mil Cep Telefonu PCB
HDI PCB Kartı HDI Gömülü Vias ve Kör Vias Hdi Kartı Empedans Kontrolü Cep Telefonu PCB Kartı
6L 1+N+1 HDI Kartları
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartlarının kısaltmasıdır, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
Yüksek yoğunluklu ara bağlantı (HDI) PCB'leri, daha ince çizgiler, daha yakın alanlar ve daha yoğun kablolama ile karakterize edilir.Bir projenin boyutunu küçültürken daha hızlı bir bağlantıya sahiptirler.Normalde, bu kartlar ayrıca kör ve gömülü yollara, lazerle kesilmiş mikro yollara, sıralı laminasyona ve pedler aracılığıyla da sahiptir.Bir HDI panosu, kullanılan önceki panoların işlevselliğini barındırabilir.
HDI kartları, geleneksel devre kartlarından daha yüksek devre yoğunluğuna sahip olduğundan, tasarımları daha küçük açık delikler ve yakalama pedleri ve ayrıca daha yüksek bağlantı pedi yoğunluğu içerebilir.Ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılırlar.
HDI panoları, dijital cihazlar, akıllı telefonlar ve tabletler, otomobiller, uçaklar ve diğer araç ürünleri gibi çok çeşitli endüstrilere uygulanmaktadır.
| Devre kartı Katman sayısı: | 6L | Devre kartı laminat: | FR4 S1000-2 TG170 |
| Katman Bakır kalın: | 1/1/1/1/1/1 OZ | Tahta kalınlığı: | 1.2MM |
| En küçük delik boyutu: | 0.25mm | En küçük PCB izi/boşluğu: | 6/4mil |
| Lehim maskesi rengi: | TAİYO Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | Yönlendirme/V-CUT |
| PCB Kartı Uygulaması: | iletişim | ||
| Özel gereksinim talep etme: | HDI Gömülü yollar ve kör yollar, bir adım yığınlama/empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | ||
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
