Akıllı Güç Yüksek Yoğunluklu Pcb Seramik Yüzey Yüksek TG 105um OSP
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Smart Power Seramik Baskılı Devre Kartı | malzeme | FR-4;High TG FR-4; FR-4;Yüksek TG FR-4; Ceramic base material Seramik taban |
|---|---|---|---|
| Yüzey bitmiş | Daldırma altın, LF-HASL, OSP... | Tahta kalınlığı | 0,4 mm-4,0 mm |
| Bakır kalınlığı | 18um-105um | Lehim maskesi | yeşil; mavi; siyah; kırmızı... |
| Vurgulamak | 105um Yüksek Yoğunluklu Pcb,OSP Yüksek Yoğunluklu Pcb,OSP Pcb Seramik Yüzey |
||
Ürün Açıklaması
Akıllı Güç Yüksek Yoğunluklu Pcb Seramik Yüzey Yüksek TG 105um OSP
Seramik PCB Kartı Akıllı Güç PCB Caremic Tabanı ve Yüksek TG Malzemesi Yüksek Yoğunluklu Isı Aktarımı

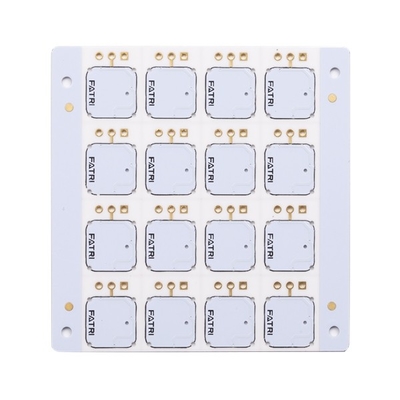

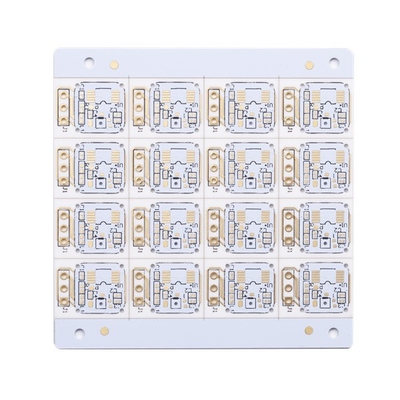

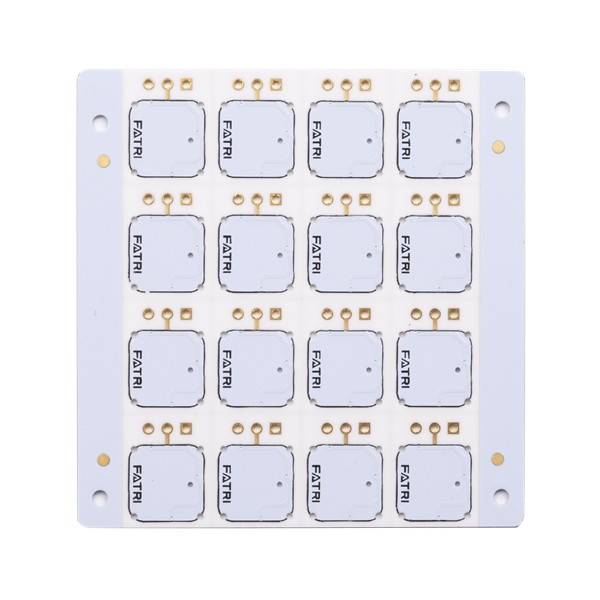

Smart Power Seramik Baskılı Devre Kartı
Seramik PCB, bir tür ısı ileten seramik tozu ve organik bağlayıcıdır ve ısı iletimi organik seramik PCB, 9-20W/m termal iletkenlikte hazırlanır.Başka bir deyişle, seramik PCB, alümina, alüminyum nitrür ve berilyum oksit gibi yüksek termal iletken malzemeler olan ve ısıyı sıcak noktalardan uzaklaştırma ve dağıtma üzerinde hızlı bir etki yapabilen seramik tabanlı bir baskılı devre kartıdır. tüm yüzey üzerinde.Ayrıca seramik PCB, lazer hızlı aktivasyon metalizasyon teknolojisi olan LAM teknolojisi ile üretilmiştir.Bu nedenle seramik PCB, gelişmiş performansa sahip daha az karmaşık bir yapı ile tüm geleneksel baskılı devre kartının yerini alabilecek çok yönlüdür.
Seramik baskılı devre kartları geniş bir uygulama alanına sahiptir ve LED alanında, güneş paneli bileşenlerinde, yüksek güçlü güç yarı iletken modüllerinde, yarı iletken buzdolaplarında, elektronik ısıtıcılarda, güç kontrol devrelerinde, güç hibrit devrelerinde, akıllı güç bileşenlerinde, yüksek frekans anahtarlamalı güç kaynakları, katı hal röleleri, otomotiv elektroniği, iletişim, havacılık ve askeri elektronik bileşenler.
| tems | Normal standart |
| Malzeme | FR-4;Yüksek TG FR-4;Seramik taban malzemesi |
| Katman NO. | 1-20 |
| Yönetim Kurulu Boyutu | 50mm*50mm-560mm*640mm |
| Tahta kalınlığı | 0,4 mm-4,0 mm |
| Kalınlık Toleransı | ±%10 |
| Min Delik Boyutu | 0.15mm |
| Bakır Kalınlığı | 18um-105um |
| Bakır Kaplama deliği | 18um-30um |
| Min İz Genişliği | 0.1mm |
| Min Boşluk Genişliği | 0.1mm |
| Lehim Maskesi Rengi | yeşil; mavi; siyah; kırmızı... |
| yüzey | Daldırma altın, LF-HASL, OSP... |
| anahat profili | CNC;V-CUT;delme |
| Empedans Kontrolü | ±%10 |
| sertifika | ISO9001 |
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
