Yüksek TG FR4 Seramik PCB Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Yeşil Seramik Taban Devresi | malzeme | FR-4;High TG FR4; FR-4; Yüksek TG FR4; Ceramic base material Seramik taban m |
|---|---|---|---|
| Yüzey bitmiş | Daldırma altın, LF-HASL, OSP... | Tahta kalınlığı | 0,4 mm-4,0 mm |
| Bakır kalınlığı | 18um-105um | Lehim maskesi | yeşil; mavi; siyah; kırmızı... |
| Vurgulamak | TG FR4 Seramik PCB Kartı,ODM Seramik PCB Kartı,TG FR4 Seramik PCB |
||
Ürün Açıklaması

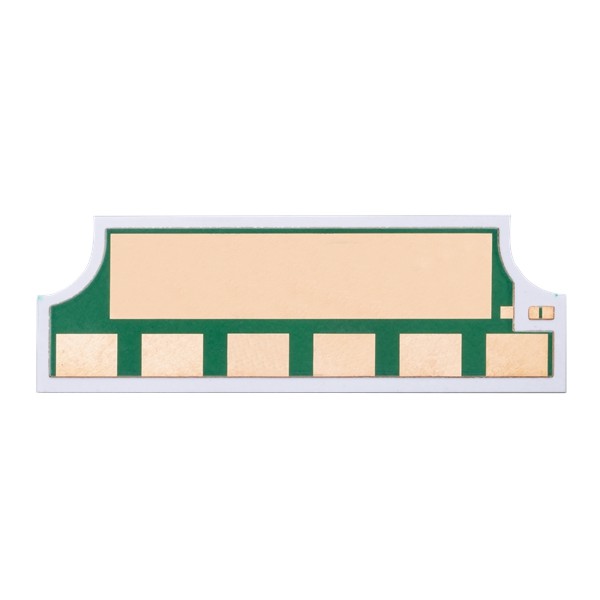

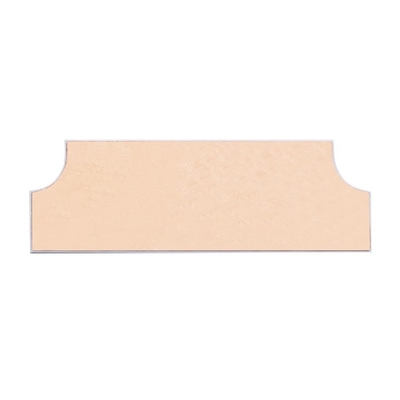

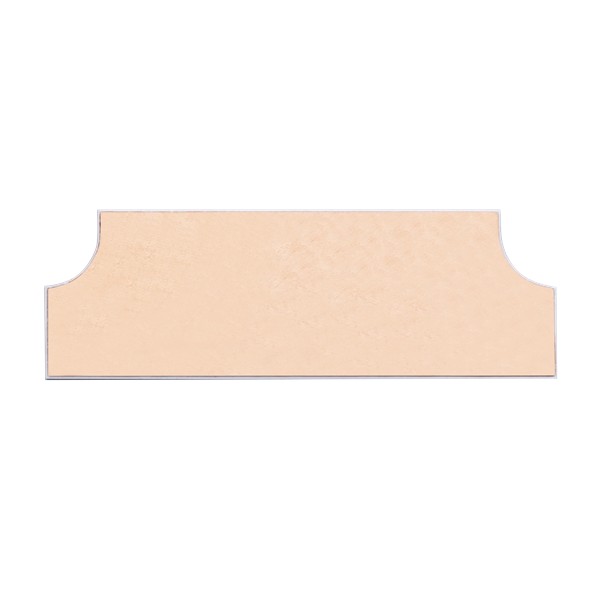

Yüksek TG FR4 Seramik PCB Kartı
Seramik PCB Kartı Yeşil Seramik Taban PCB Seramik Taban Malzemesi Yüksek TG Malzemesi Yüksek Yoğunluklu PCB
Yeşil Seramik Taban Devresi
Seramik PCB, iyi bir yüksek frekans ve elektrik performansına sahiptir ve yüksek termal iletkenliğe, mükemmel kimyasal ve termal kararlılığa sahiptir.Mükemmel korozyon direnci, yaygın olarak yarı iletken ve mikroelektronik devre paketleme pcb'sinde, Yüksek parlaklıkta Led çip taşıyıcı kartta, otomotiv elektroniği ve aydınlatma bileşenlerinde, yüksek güçlü elektronik bileşen ısı yayma malzemelerinde vb.
Seramik PCB'ler, yüksek termal iletkenlik ve düşük termal genleşme katsayısı (CTE) olmak üzere iki nedenden dolayı baskılı devreler için en iyi tepkime noktası kaynağı sağlar.Seramik PCB, basit yapıya ve artırılmış performansa sahip geleneksel baskılı devre kartlarının tam bir yedeği olduğu için oldukça benzersiz ve kullanışlıdır.
Seramik PCB'nin Özellikleri:
1. Seramik baskılı devre kartları mükemmel ısı iletkenleridir.
2.Seramik devre kartları kimyasallar tarafından kolayca aşınmaz.
3.Seramik PCB'ler yüksek düzeyde mekanik uyumluluk sağlar.
4. Yüksek yoğunluklu ana hatlar seramik levhalarda basittir.
5. CTA bileşen uyumu mükemmeldir.
| Öğeler | Normal standart |
| Malzeme | FR-4;Yüksek TG FR-4;Seramik taban malzemesi |
| Katman NO. | 1-20 |
| Yönetim Kurulu Boyutu | 50mm*50mm-560mm*640mm |
| Tahta kalınlığı | 0,4 mm-4,0 mm |
| Kalınlık Toleransı | ±%10 |
| Min Delik Boyutu | 0.15mm |
| Bakır Kalınlığı | 18um-105um |
| Bakır Kaplama deliği | 18um-30um |
| Min İz Genişliği | 0.1mm |
| Min Boşluk Genişliği | 0.1mm |
| Lehim Maskesi Rengi | yeşil; mavi; siyah; kırmızı... |
| yüzey | Daldırma altın, LF-HASL, OSP... |
| anahat profili | CNC;V-CUT;delme |
| Empedans Kontrolü | ±%10 |
| sertifika | ISO9001 |
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
