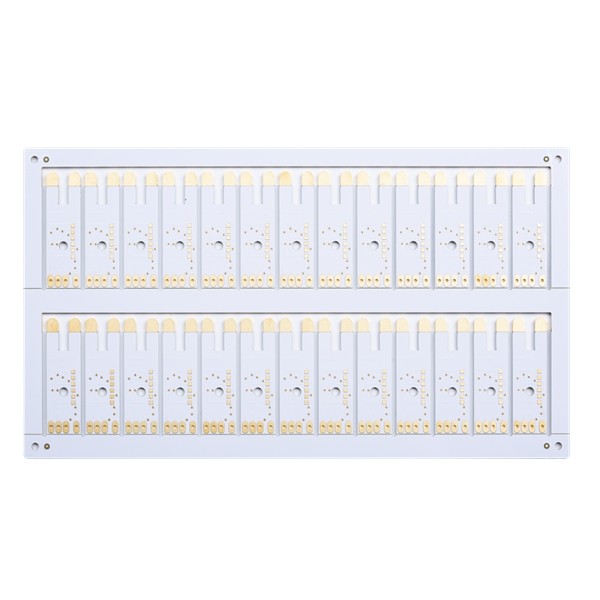

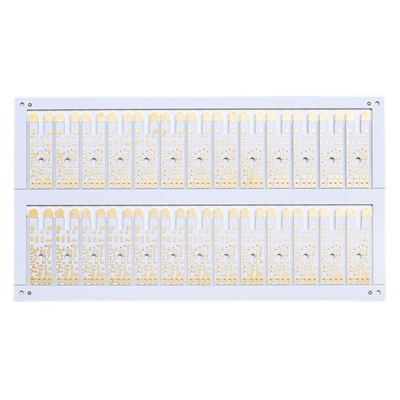

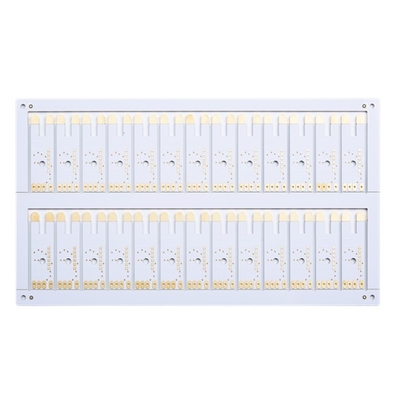

Beyaz Lehim Maskesi Ultra İnce PCB Daldırma Altın 0.8mm 4mil Empedans Kontrolü

Beyaz Lehim Maskesi Ultra İnce PCB Daldırma Altın 0.8mm 4mil Empedans Kontrolü

Ultra İnce PCB Ultra İnce Baskılı Devre Kartı Beyaz Lehim Maskesi Sanayi Kontrolü Daldırma Altın PCB

4 Katmanlı Yarım Delik Empedans Kontrolü İnce PCB

Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5*5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlığın 0,2 mm'den az veya 4 mm'den fazla olması durumunda gözden geçirilmesi gerekir.
PCB bakır kalınlık kapasitesi H~5oz'dur.5 oz'dan fazlaysa, önce gözden geçirmeniz gerekir.
Eğilme ve bükülme toleransı %0.075'tir.
Minimum delik boyutu 0.15 mm'dir, delme boyutu 0.15 mm'den küçükse, önce kartı onaylamanız gerekir.
Maksimum delik boyutu 6,0 mm'dir, delik boyutu 6 mm'den fazlaysa, delikleri büyütmek için frezeleme kullanmanız gerekir.
Baskılı devre kartının rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
Serigrafi renginin rengi: beyaz, siyah vb.
Baskılı devre kartı yüzeyleri, HASL kurşunsuz, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, vb. içerir.

HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi.Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.




SSS:
Q1: bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.

Q2:PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.

Q3:Eğer PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.

Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.

S5: Standart teslim süreniz nedir?üretim?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
