Empedans Kontrolü FR4 Çok Katmanlı Metal Çekirdekli Pcb 4 Katmanlı FR4 TG170 6mil
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 4 katmanlı çok katmanlı metal çekirdek pcb | malzeme | FR4 TG170 |
|---|---|---|---|
| Yüzey bitmiş | OSP | Tahta kalınlığı | 0.15mm |
| Bakır kalınlığı | 1/1/1/1 OZ | Min. Min. line distance/space çizgi mesafesi/boşluğu | 4/6milyon |
| Lehim maskesi | Yeşil, KSM | En küçük Mekanik delme deliği | 0.20mm |
| Özel Gereksinim | empedans kontrolü | Uygulamailetişim ürünleri | güç kaynakları |
| Vurgulamak | 0.15mm Çok Katmanlı Metal Çekirdekli Pcb,6mil Çok Katmanlı Metal Çekirdekli Pcb,0.15mm 4 katmanlı devre kartı |
||
Ürün Açıklaması

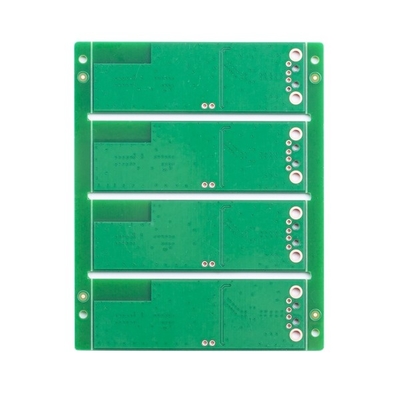

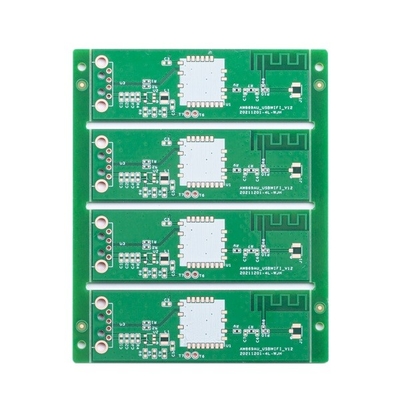

Empedans Kontrolü FR4 Çok Katmanlı Metal Çekirdekli Pcb 4 Katmanlı FR4 TG170 6mil
Ultra İnce PCB Empedans Kontrolü FR4 Malzeme İnce PCB Kartı İnce Kart Çok Katmanlı Baskılı Devre Kartı
4 katmanlı Utra İnce Baskılı Devre Kartı
Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5*5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleridir...
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlığın 0,2 mm'den az veya 4 mm'den fazla olması durumunda gözden geçirilmesi gerekir.
PCB bakır kalınlık kapasitesi H~5oz'dur.5 oz'dan fazlaysa, önce gözden geçirmeniz gerekir.
Eğilme ve bükülme toleransı %0.075'tir.
Minimum delik boyutu 0.15 mm'dir, delme boyutu 0.15 mm'den küçükse, önce kartı onaylamanız gerekir.
Maksimum delik boyutu 6,0 mm'dir, delik boyutu 6 mm'den fazlaysa, delikleri büyütmek için frezeleme kullanmanız gerekir.
Baskılı devre kartının rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
Serigrafi renginin rengi: beyaz, siyah vb.
Baskılı devre kartı yüzeyleri, HASL kurşunsuz, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, vb. içerir.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
| PCB Katmanı | 4L | PCB malzemesi | FR4 TG170 |
| Bakır kalınlığı | 1/1/1/1 OZ | PCB kalınlığı | 0.15MM |
| Min.delik büyüklüğü | 0.20mm | Min.PCB izi/boşluğu: | 4/6milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | OSP | PCB anahattı | Yönlendirme/V-CUT |
| Başvuru | güç kaynakları | ||
| Özel gereksinim: | empedans kontrolü | ||
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: PCB dosyalarımız kontrol edilecek mi?
C: Evet.Verileriniz Mühendis Ekibimiz tarafından kontrol edilecektir.Herhangi bir teknik sorun bulursak veya herhangi bir sorunuz olursa, sizinle iletişime geçeceğiz ve sorunları birlikte çözeceğiz.
S4: Ürünümüz sevkiyat öncesi test edilecek mi?
C: Evet.Bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.
S5: Hangi ödeme yöntemini kabul ediyorsunuz?
A: Banka Havalesi (T/T), Kredi Mektubu (L/C) veya Paypal (Paypal yalnızca 500 usd'den küçük küçük değerler içindir)
