Yarım Delik 0.25mm BGA Çok Katmanlı Pcb Kartı 1.2mm Hdi Pcb Prototip
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 6L 1+N+1HDI Kartları | malzeme | FR4 IT180 TG180 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 1.2MM |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ | Min.PCB izi/boşluğu | 8/8milyon |
| Lehim maskesi | Yeşil, her iki taraf | En küçük Mekanik delme deliği | 0,3 mm |
| Özel istek | Yarım delik, 0.25mm BGA | Uygulamailetişim ürünleri | dijital ürünler |
| Vurgulamak | 0.25mm BGA Çok Katmanlı Pcb Kartı,1.2mm BGA Çok Katmanlı Pcb Kartı,1.2mm Hdi Pcb Prototipi |
||
Ürün Açıklaması

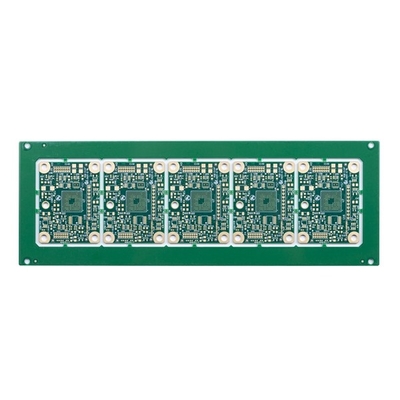

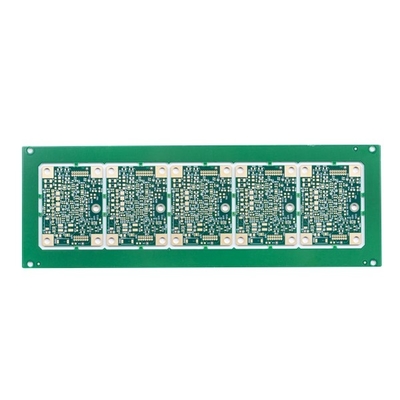

Yarım Delik 0.25mm BGA Çok Katmanlı Pcb Kartı 1.2mm Hdi Pcb Prototip
HDI PCB Kartı Yarım Delik 0.25mm BGA Çok Katmanlı Pcb Kartı 6 Katmanlı Pcb Kartı Pcb Kartı İmalatı
6L 1+N+1 HDI Kartları
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartları anlamına gelir, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
Geleneksel devre kartlarından daha yüksek devre yoğunluğu nedeniyle, HDI PCB tasarımları daha küçük açık delikler ve yakalama pedleri ile daha yüksek bağlantı pedi yoğunluğu içerebilir.HDI PCB, ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılmaktadır.
HDI Kurulu Yığını:
1+N+1lazer mikrovia ve mekanik gömülü çekirdek yoluyla.“1”, çekirdeğin her iki tarafında “birikmeyi” veya sıralı laminasyonu temsil eder.
ben+N+i(i>=2) PCB'ler, 2 veya daha fazla yüksek yoğunluklu ara bağlantı katmanı "birikimi" içerir.Farklı katmanlardaki mikroviyalar kademeli veya istiflenebilir.Bakır dolgulu yığılmış mikrovia yapıları, zorlu tasarımlarda yaygın olarak görülür.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
| PCB Katmanı | 6L | PCB malzemesi | FR4 IT180 TG180 |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ | PCB kalınlığı | 1.2MM |
| Min.delik büyüklüğü | 0,3 mm | Min.PCB izi/boşluğu: | 8/8milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | daldırma altın | PCB anahattı | yönlendirme |
| Uygulama | dijital ürünler | ||
| Özel gereksinim: | HDI Gömülü yollar ve kör yollar, bir adım yığma // empedans kontrolü/yarım delik/reçine dolgulu ve üzeri kaplamalı/0.25 mm BGA | ||
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
