4 Katmanlı Yüksek Yoğunluklu Pcb Tasarım FR4 TG130 Mavi Renkli Elektronik Pcb Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 4L 1+N+1 HDI Kartları | malzeme | FR4 TG130 |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 4L | Tahta kalınlığı | 0,6 mm |
| Bakır kalınlığı | 1/1/1/1 OZ bitmiş | Min.PCB izi/boşluğu | 3/3milyon |
| Lehim maskesi | Mavi renk | En küçük Mekanik delme deliği | 0.25mm |
| Özel istek | Gömülü yollar ve kör yollar, bir adım yığın | Uygulamailetişim ürünleri | Tıbbi cihazlar |
| Vurgulamak | TG130 Yüksek Yoğunluklu Pcb Tasarımı,FR4 TG130 Yüksek Yoğunluklu Pcb Tasarımı,FR4 TG130 Elektronik Pcb Kartı |
||
Ürün Açıklaması

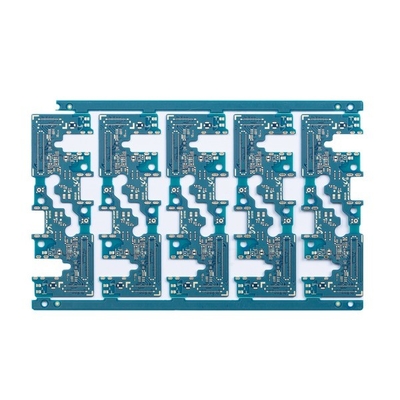

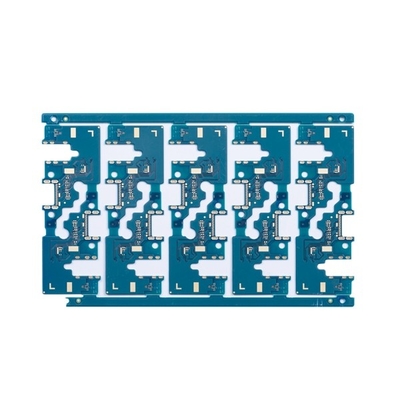

4 Katmanlı Yüksek Yoğunluklu Pcb Tasarım FR4 TG130 Mavi Renkli Elektronik Pcb Kartı
HDI PCB Kartı PCB Kartı İmalatı Elektronik PCB Montajı Baskılı Devre Kartı Montajı Hizmetleri PCB İmalatı
4L 1+N+1 HDI Baskılı Devre Kartı
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartları anlamına gelir, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
Geleneksel devre kartlarından daha yüksek devre yoğunluğu nedeniyle, HDI PCB tasarımları daha küçük açık delikler ve yakalama pedleri ile daha yüksek bağlantı pedi yoğunluğu içerebilir.HDI PCB, ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılmaktadır.
HDI Kurulu Yığını:
1+N+1 lazer mikrovia ve mekanik gömülü çekirdek yoluyla.“1”, çekirdeğin her iki tarafında “birikmeyi” veya sıralı laminasyonu temsil eder.
ben+N+i (i>=2) PCB'ler, 2 veya daha fazla yüksek yoğunluklu ara bağlantı katmanı "birikimi" içerir.Farklı katmanlardaki mikroviyalar kademeli veya istiflenebilir.Bakır dolgulu yığılmış mikrovia yapıları, zorlu tasarımlarda yaygın olarak görülür.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
| PCB Katmanı | 4L | PCB malzemesi | FR4 TG130 |
| Bakır kalınlığı | 1/1/1/1 OZ | PCB kalınlığı | 0,6 MM |
| Min.delik büyüklüğü | 0.25mm | Min.PCB izi/boşluğu: | 3/3milyon |
| PCB lehim maskesi | Mavi | PCB serigrafi | Hiçbiri |
| PCB yüzeyi bitmiş | daldırma altın | PCB anahattı | Yönlendirme/V-CUT/Delme |
| Uygulama | Tıbbi cihazlar | ||
| Özel gereksinim: | küçük hat alanı ve boşluk: 3/3mil/HDI Gömülü yollar ve kör yollar, bir adım yığınlama/empedans kontrolü/reçine doldurulur ve üzeri kaplanır | ||
SSS:
Q1: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.RFQ için lütfen bizimle iletişime geçin.
Q2: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S3: PCB dosyalarımız kontrol edilecek mi?
C: Evet.Verileriniz Mühendis Ekibimiz tarafından kontrol edilecektir.Herhangi bir teknik sorun bulursak veya herhangi bir sorunuz olursa, sizinle iletişime geçeceğiz ve sorunları birlikte çözeceğiz.
S4: Ürünümüz sevkıyattan önce test edilecek mi?
C: Evet.Bize test yöntemlerini sağlarsanız İşlev Devresi Testi sağlayabiliriz.
S5: PCB Montaj hizmetleri de veriyor musunuz?
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
