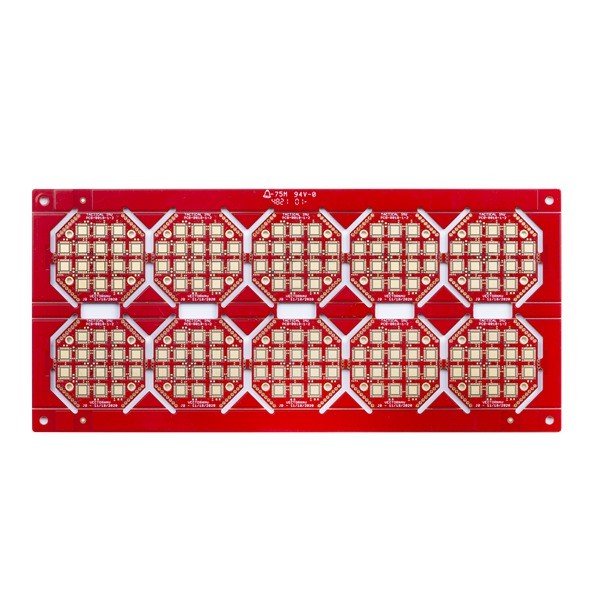

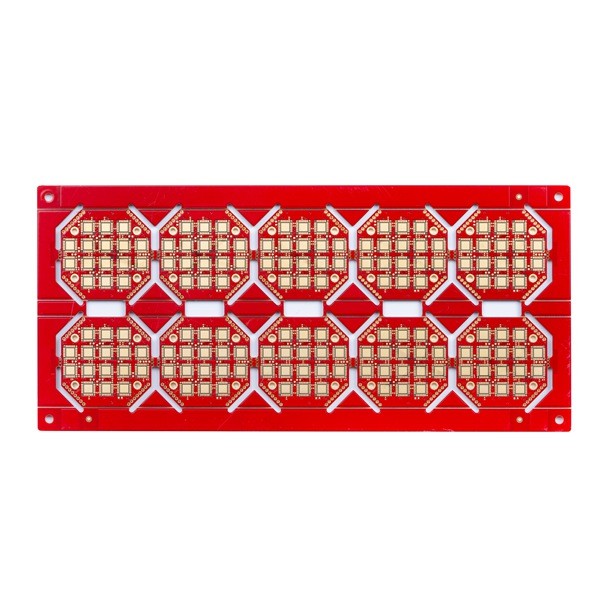

Endüstriyel Kontrol HDI PCB Kartı 1.6mm Elektronik Baskılı Devre Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 6L 1+N+1 HDI Kartları | malzeme | FR4 TG170 SY |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 6L | Tahta kalınlığı | 1,6 mm |
| Bakır kalınlığı | 1/1/1/1/1/1 OZ bitmiş | Min.PCB izi/boşluğu | 3/3milyon |
| Lehim maskesi | Kırmızı, 2 taraf | En küçük Mekanik delme deliği | 0.15mm |
| Özel istek | küçük satır alanı ve boşluk 3/3mil | Uygulamailetişim ürünleri | endüstriyel kontrol |
| Vurgulamak | 1.6mm HDI PCB Kartı,1OZ 1.6mm HDI PCB Kartı,1.6mm Elektronik Baskılı Devre Kartı |
||
Ürün Açıklaması
Endüstriyel Kontrol HDI PCB Kartı 1.6mm Elektronik Baskılı Devre Kartı
HDI PCB Kartı PCB Montaj Hizmetleri Yüksek Yoğunluklu Ara Bağlantı Elektronik PCB Meclisi Smt PCB Meclisi
6L 1+N+1 HDI Baskılı Devre Kartı
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartları anlamına gelir, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
Geleneksel devre kartlarından daha yüksek devre yoğunluğu nedeniyle, HDI PCB tasarımları daha küçük açık delikler ve yakalama pedleri ile daha yüksek bağlantı pedi yoğunluğu içerebilir.HDI PCB, ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılmaktadır.
HDI Kurulu Yığını:
1+N+1lazer mikrovia ve mekanik gömülü çekirdek yoluyla.“1”, çekirdeğin her iki tarafında “birikmeyi” veya sıralı laminasyonu temsil eder.
ben+N+i(i>=2) PCB'ler, 2 veya daha fazla yüksek yoğunluklu ara bağlantı katmanı "birikimi" içerir.Farklı katmanlardaki mikroviyalar kademeli veya istiflenebilir.Bakır dolgulu yığılmış mikrovia yapıları, zorlu tasarımlarda yaygın olarak görülür.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
| Devre kartı Katman sayısı: | 6L | Devre kartı laminat: | FR4 TG170 SY |
| Katman Bakır kalın: | 1/1/1/1/1/1 OZ | Tahta kalınlığı: | 1.6MM |
| En küçük delik boyutu: | 0.15mm | En küçük PCB izi/boşluğu: | 3/3milyon |
| Lehim maskesi rengi: | TAİYO Kırmızı | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | Yönlendirme/V-CUT |
| PCB Kartı Uygulaması: | endüstriyel kontrol | ||
| Özel gereksinim talep etme: | küçük satır alanı ve boşluk: 3/3mil//dak.delik boyutu aracılığıyla 0.15mm/halojensiz/empedans kontrolü/yarım delik/reçine dolgulu ve üzeri kaplamalı/0.25mm BGA | ||
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedariki ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
