2.0mm 14 Katmanlı HDI PCB Kartı Prototip FR4 TG170 Yeşil Lehim Maskesi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 14L 1+N+1 HDI Kartları | malzeme | FR-4, TG170 |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 14L | Tahta kalınlığı | 2.0MM |
| Bitmiş Bakır Ağırlık Dış | 1 oz | İç Bakır Ağırlık İç | Hoz baz |
| Lehim maskesi | YEŞİL | En küçük Mekanik delme deliği | 0,2 MM |
| Özel istek | empedans kontrolü/reçine dolgulu ve üzeri kaplama/0.25mm BGA | Uygulama | dijital ürünler |
| Vurgulamak | 2.0mm HDI PCB Kartı,14L HDI PCB Kartı,2.0mm 14 katmanlı pcb |
||
Ürün Açıklaması

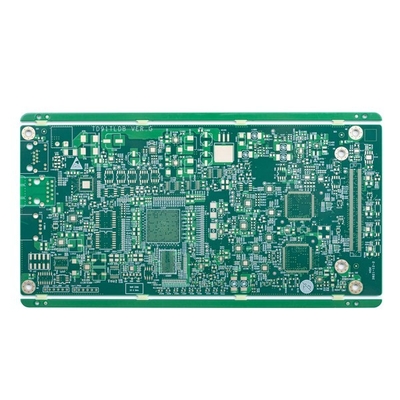

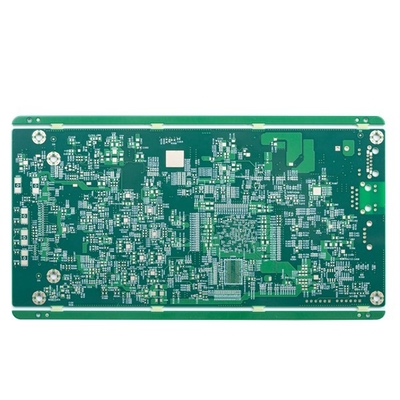

2.0mm 14 Katmanlı HDI PCB Kartı Prototip FR4 TG170 Yeşil Lehim Maskesi
HDI PCB Kartı 14 Katmanlı PCB Kartı Yeşil PCB Kartı Prototip Devre Kartı Prototip Devre Kartı FR4 PCB Kartı
14L 1+N+1 HDI Kartları
HDI kartları olarak da adlandırılan yüksek yoğunluklu ara bağlantı baskılı devre kartları, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilir.
HDI kartları daha yüksek devre yoğunluğuna sahiptir, tasarımları yalnızca daha küçük açık delikler ve yakalama pedleri değil, aynı zamanda daha yüksek bağlantı pedi yoğunluğunu da içerebilir.Ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılırlar.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi.
HSX fabrikasının pano boyutu kapasitesi maksimum 740x500 mm'dir, ancak pano boyutu 600 mm'den büyük olduğunda öncelikle gözden geçirilmesi gerekecektir.Ve ulaşabileceğimiz minimum panel boyutu 5*5 mm'dir.
Ulaşabileceğimiz PCB kalınlığı 0,2 mm'den 4,0 mm'ye kadardır, eğer tahta kalınlığı 0,2 mm'den küçükse veya 4 mm'den büyükse, ilk önce kartı değerlendirmeniz gerekecektir (PS. eğer tahta kalınlığı </= 0.6 mm ise, yüzey bitmiş HASL/LF-HASL olamaz)
Fabrikanın minimum delik boyutu kapasitesi 0,15 mm'dir, delik boyutu 0,15 mm'den küçükse, önce kartı gözden geçirmeniz gerekir.
Lehim maskesi renkleri arasında kırmızı, mat yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, beyaz vb. bulunur.
Bacaklıların renkleri beyaz, siyah vb.
| Devre kartı Katman sayısı: | 14L | Devre kartı laminat: | FR4 TG170 |
| Katman Bakır kalın: | Dış 1oz İç H oz | Tahta kalınlığı: | 2.0MM |
| En küçük delik boyutu: | 0.20mm | En küçük PCB izi/boşluğu: | 4/6milyon |
| Lehim maskesi rengi: | TAİYO Yeşil | İpek ekran rengi: | Beyaz |
| PCB yüzeyi bitmiş: | daldırma altın | Pano profili: | yönlendirme |
| PCB Kartı Uygulaması: | dijital ürünler | ||
| Özel gereksinim talep etme: | HDI Gömülü yollar ve kör yollar, bir adım yığınlama/empedans kontrolü/reçine dolgulu ve üzeri kaplamalı/0.25 mm BGA | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
Q3: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q4: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S5: Min.Sipariş Miktarı?
C: Minimum Sipariş Adedi yoktur. Miktar yalnızca fiyatı etkiler.
S6.Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örneklem:
| PCB Tipi | 4L çok katmanlı PCB |
| Yüzey bitmiş | LF-HASL |
| Temel malzeme | FR4, TG170 |
| Bakır kalınlığı | 1oz iç taban, 1oz bitmiş bakır |
| PCB lehim maskesi | Her iki taraf için yeşil |
| PCB serigrafi | Her iki taraf için beyaz |
| Özel gereksinim | Reçine tıkalı delik/kaplama kenarı, altın parmak kalınlığı 30u" |
