1oz 4 Katmanlı PCB Kartı Elektronik PCB Meclisi Yüksek Yoğunluklu Ara Bağlantı 1.0mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 4L 1+N+1 HDI Kartları | malzeme | FR-4, ŞENGYİ |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 4L | Tahta kalınlığı | 1.0 mm |
| Bitmiş Bakır Ağırlık Dış | 1 oz | İç Bakır Ağırlık İç | Hoz baz |
| Lehim maskesi | siyah lehim maskesi | En küçük Mekanik delme deliği | 0,3 mm |
| Özel istek | Gömülü ve kör yollar, bir adım yığın | Başvuru | iletişim ürünü |
| Vurgulamak | 1oz 4 Katmanlı PCB Kartı,ISO9001 4 Katmanlı PCB Kartı,1oz 4L Elektronik PCB Meclisi |
||
Ürün Açıklaması

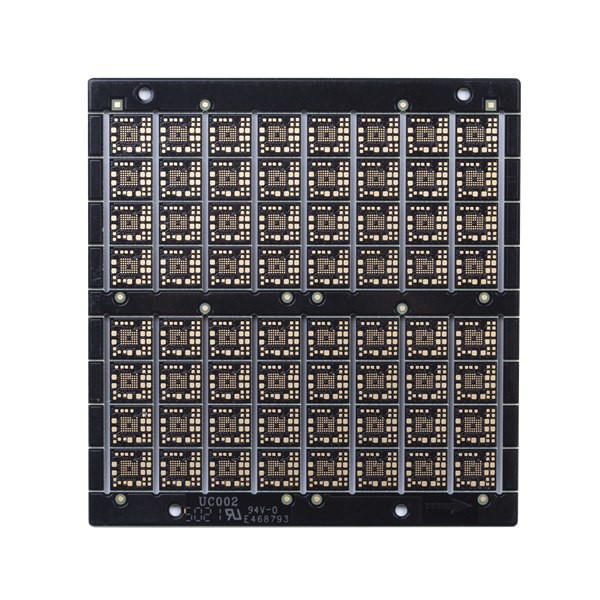

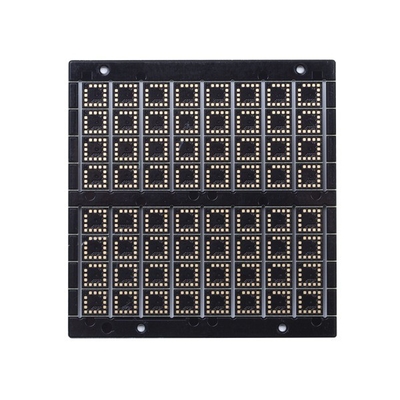

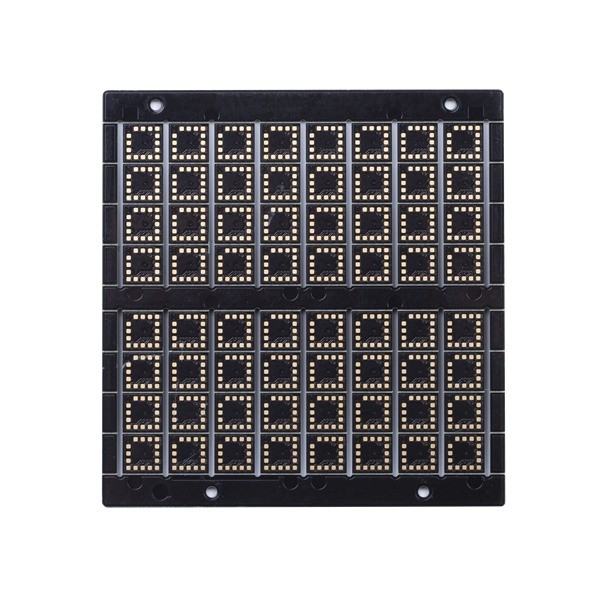

1oz 4 Katmanlı PCB Kartı Elektronik PCB Meclisi Yüksek Yoğunluklu Ara Bağlantı 1.0mm
HDI PCB Kartı 4 Katmanlı PCB Kartı Elektronik PCB Meclisi Yüksek Yoğunluklu Ara Bağlantı Baskılı Devre Kartları
4L 1+N+1 HDI Kartları
HDI kartları olarak da adlandırılan yüksek yoğunluklu ara bağlantı baskılı devre kartları, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilir.
HDI kartları daha yüksek devre yoğunluğuna sahiptir, tasarımları yalnızca daha küçük açık delikler ve yakalama pedleri değil, aynı zamanda daha yüksek bağlantı pedi yoğunluğunu da içerebilir.Ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılırlar.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi.
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.HSX, yüksek eğitimli ve deneyimli bir ekibe ve gelişmiş üretim ekipmanlarına sahiptir.
HSX fabrikasının pano boyutu kapasitesi maksimum 740x500 mm'dir, ancak pano boyutu 600 mm'den büyük olduğunda öncelikle gözden geçirilmesi gerekecektir.Ve ulaşabileceğimiz minimum panel boyutu 5*5 mm'dir.
Ulaşabileceğimiz PCB kalınlığı 0,2 mm'den 4,0 mm'ye kadardır, levha kalınlığı 0,2 mm'den düşük veya 4 mm'den yüksek olduğunda, kartın ilk önce değerlendirilmesi gerekir.(Not. Levha kalınlığı 0,6 mm'ye eşit veya daha az olduğunda, HASL yüzey bitmiş için geçerli olmayacaktır)
İç ve dış katmanın temel bakır kalınlığı en küçük 0.3/0.5oz ve maksimum 3oz'dur.
0.15mm, fabrikanın minimum delik boyutu kapasitesidir, delik boyutu 0.15 mm'den küçük olduğunda, kartın ilk önce gözden geçirilmesi gerekir.
Lehim direnci renkleri yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz içerir ve müşterinin belirttiği gibi.
Leged'in renkleri beyaz, siyah ve müşterinin belirttiği şekildedir.
| Laminat tipi/markası: | Shengyi FR4 | Devre kartı katmanı: | 4 katman |
| PCB Kurulu kalın: | 1,0 MM | Farklı Bakır kalınlığı: | 1/H/H/1 OZ |
| En küçük Mekanik delme deliği: | 0,3 mm | Bitmiş Yönetim Kurulu profili: | Frezeleme ve V-CUT |
| Lehim direnci detayları: | YEYO Siyah renk | En küçük çizgi mesafesi/boşluğu: | 4/4mil |
| Efsane ayrıntıları: | Beyaz | yüzey detayları: | daldırma altın |
| Özel istek/açıklama: | HDI Gömülü yollar ve kör yollar, bir adım yığınlama/empedans kontrolü/reçine doldurulmuş ve üzeri kaplanmıştır | ||
| Devre Kartı kullanımı: | iletişim | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
Q3: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q4: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S5: Min.Sipariş Miktarı?
C: Minimum Sipariş Adedi yoktur. Miktar yalnızca fiyatı etkiler.
S6.Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örneklem:
| PCB Tipi | 4L çok katmanlı PCB |
| Yüzey bitmiş | LF-HASL |
| Temel malzeme | FR4, TG170 |
| Bakır kalınlığı | 1oz iç taban, 1oz bitmiş bakır |
| PCB lehim maskesi | Her iki taraf için yeşil |
| PCB serigrafi | Her iki taraf için beyaz |
| özel gereksinim | Reçine tıkalı delik/kaplama kenarı, altın parmak kalınlığı 30u" |
