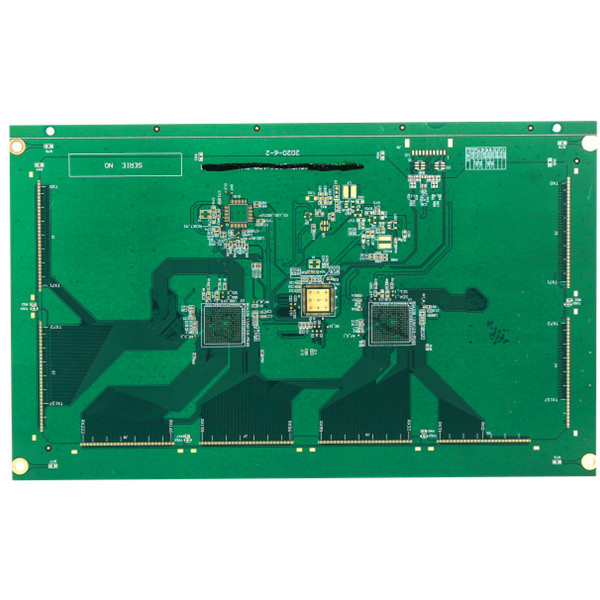

12 Katmanlı HDI PCB Kartı 2.0mm Çok Katmanlı Baskılı Devre Kartı 1oz
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 12L 1+N+1 Yüksek Yoğunluklu Ara Bağlantı Baskılı Devre Kartları | malzeme | FR-4, S1000-2M |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 12L | Tahta kalınlığı | 2.0MM |
| Bitmiş Bakır Ağırlık Dış | 1 oz | İç Bakır Ağırlık İç | 1 oz taban |
| Lehim maskesi | yeşil lehim maskesi | En küçük delik boyutu | 0.1mm |
| Özel istek | Kör noktalı delik, empedans kontrolü | Uygulama | Otomobil ürünleri |
| Vurgulamak | 2.0mm 1oz HDI PCB Kartı,1oz HDI PCB Kartı,1oz Çok Katmanlı Baskılı Devre Kartı |
||
Ürün Açıklaması
HDI PCB Kartı PCB İmalat Hizmeti Otomatik PCB Montajı 10 Katmanlı PCB Düşük Hacimli Devre Kartı Montajı
12L 1+N+1 Yüksek Yoğunluklu Ara Bağlantı Baskılı Devre Kartları
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartlarının kısaltmasıdır, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
HDI kartları, geleneksel devre kartlarından daha yüksek devre yoğunluğuna sahip olduğundan, tasarımları daha küçük açık delikler ve yakalama pedleri ve ayrıca daha yüksek bağlantı pedi yoğunluğu içerebilir.Ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılırlar.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi.
Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.HSX, yüksek eğitimli ve deneyimli bir ekibe ve gelişmiş üretim ekipmanlarına sahiptir.
HSX fabrikasının pano boyutu kapasitesi maksimum 740x500 mm'dir, ancak pano boyutu 600 mm'den büyük olduğunda öncelikle gözden geçirilmesi gerekecektir.Ve ulaşabileceğimiz minimum panel boyutu 5*5 mm'dir.
Ulaşabileceğimiz PCB kalınlığı 0,2 mm'den 4,0 mm'ye kadardır, levha kalınlığı 0,2 mm'den düşük veya 4 mm'den yüksek olduğunda, kartın ilk önce değerlendirilmesi gerekir.(Not. Levha kalınlığı 0,6 mm'ye eşit veya daha az olduğunda, HASL yüzey bitmiş için geçerli olmayacaktır)
İç ve dış katmanın temel bakır kalınlığı en küçük 0.3/0.5oz ve maksimum 3oz'dur.
0.15mm, fabrikanın minimum delik boyutu kapasitesidir, delik boyutu 0.15 mm'den küçük olduğunda, kartın ilk önce gözden geçirilmesi gerekir.
Lehim direnci renkleri yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz içerir ve müşterinin belirttiği gibi.
Leged'in renkleri beyaz, siyah ve müşterinin belirttiği şekildedir.
| PCB Katmanı | 12L 1+N+1 | PCB malzemesi | FR-4, S1000-2M |
| Bakır kalınlığı | 1oz iç taban, 1oz bitmiş bakır | PCB kalınlığı | 2.0MM |
| Min.delik büyüklüğü | 0.1mm | Min.PCB izi/boşluğu: | 3milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | Daldırma Altın 2u | PCB anahattı | Rota/V-CUT |
| Uygulama | FR-4, S1000-2M | ||
| Özel gereksinim: | dk.delik boyutu 0.15mm/empedans kontrolü ile | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
Q6: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S7: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.RFQ için lütfen bizimle iletişime geçin.
S8: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S9.Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örneklem:
| PCB Tipi | 4L çok katmanlı PCB |
| Yüzey bitmiş | LF-HASL |
| Temel malzeme | FR4, TG170 |
| Bakır kalınlığı | 1oz iç taban, 1oz bitmiş bakır |
| PCB lehim maskesi | Her iki taraf için yeşil |
| PCB serigrafi | Her iki taraf için beyaz |
| Özel gereksinim | Reçine tıkalı delik/kaplama kenarı, altın parmak kalınlığı 30u" |
