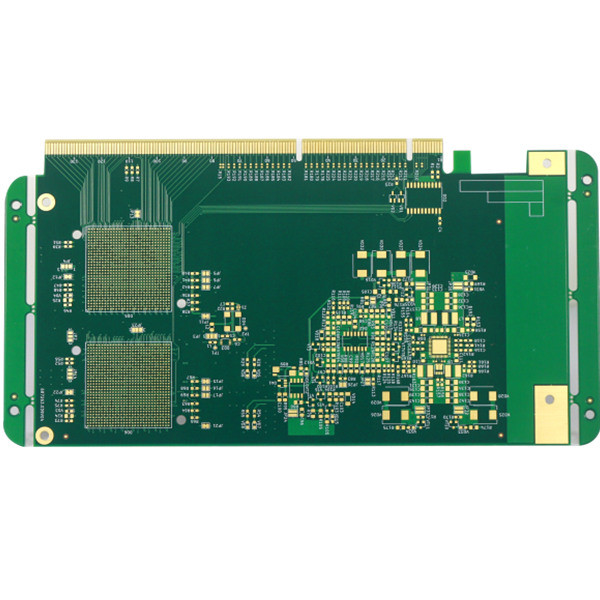

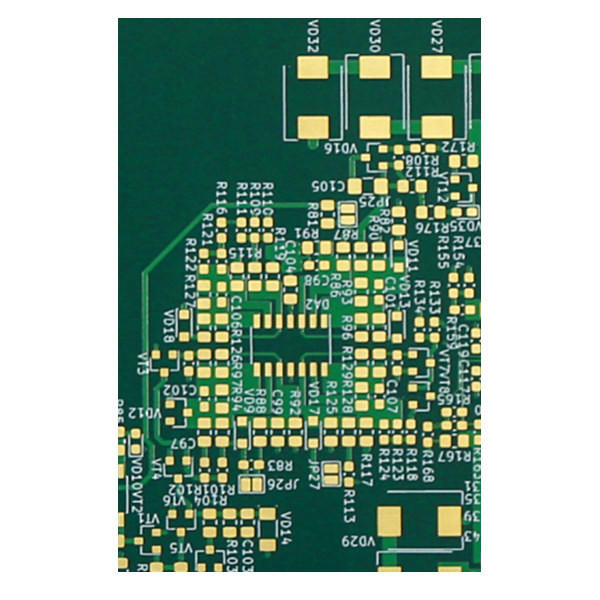

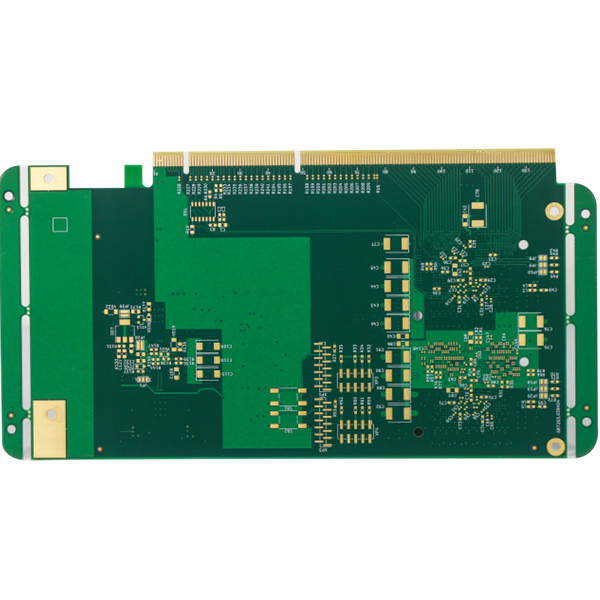

FR4 HDI 10 Katmanlı Pcb İmalatı 1.6mm Otomatik Pcb Montajı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 10L 1+N+1 HDI Baskılı Devre Kartı | malzeme | FR4, S1000-2 |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 10L | Tahta kalınlığı | 1,6 mm |
| Bitmiş Bakır Ağırlık Dış | 1 oz | İç Bakır Ağırlık İç | 1 oz taban |
| Lehim maskesi | yeşil lehim maskesi | En küçük delik boyutu | 0.15mm |
| Kör/Gömülü Yollar | Evet, talep edildi | Başvuru | Otomobil ürünleri |
| Vurgulamak | FR4 HDI 10 Katmanlı Pcb,1oz 1.6mm 10 Katmanlı Pcb,10L 1.6mm Otomatik Pcb Montajı |
||
Ürün Açıklaması
FR4 HDI 10 Katmanlı Pcb İmalatı 1.6mm Otomatik Pcb Montajı
HDI PCB Kartı PCB İmalat Hizmeti Otomatik PCB Montajı 10 Katmanlı PCB Düşük Hacimli Devre Kartı Montajı
10L 1+N+1 HDI Baskılı Devre Kartı
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartlarının kısaltmasıdır, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
HDI kartları, geleneksel devre kartlarından daha yüksek devre yoğunluğuna sahip olduğundan, tasarımları daha küçük açık delikler ve yakalama pedleri ve ayrıca daha yüksek bağlantı pedi yoğunluğu içerebilir.Ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılırlar.
HDI panoları, dijital cihazlar, akıllı telefonlar ve tabletler, otomobiller, uçaklar ve diğer araç ürünleri gibi çok çeşitli endüstrilere uygulanmaktadır.
HDI Kurulu Yığını:
1+N+1lazer mikrovia ve mekanik gömülü çekirdek yoluyla.“1”, çekirdeğin her iki tarafında “birikmeyi” veya sıralı laminasyonu temsil eder.
ben+N+i (i>=2)PCB'ler, 2 veya daha fazla yüksek yoğunluklu ara bağlantı katmanı "birikimi" içerir.Farklı katmanlardaki mikroviyalar kademeli veya istiflenebilir.Bakır dolgulu yığılmış mikrovia yapıları, zorlu tasarımlarda yaygın olarak görülür.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi.Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.HSX, yüksek eğitimli ve deneyimli bir ekibe ve gelişmiş üretim ekipmanlarına sahiptir.
| PCB Katmanı | 12L 1+N+1 | PCB malzemesi | FR-4, S1000-2 |
| Bakır kalınlığı |
1oz iç taban, 1oz bitmiş bakır |
PCB kalınlığı | 1.60MM |
| Min.delik büyüklüğü | 0.15mm | Min.PCB izi/boşluğu: | 3milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | Daldırma Altın 2u | PCB anahattı | Rota/V-CUT |
| Başvuru | FR-4, Rogers | ||
| Özel gereksinim: | dk.delik boyutu 0.15mm/empedans kontrolü ile | ||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
Q6: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S7: Minimum sipariş miktarınız nedir?
C: Minimum Sipariş Adedi Yok. Miktar yalnızca fiyatı etkiler.RFQ için lütfen bizimle iletişime geçin.
S8: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedariki ve PCB Montaj hizmetleri de sağlayabiliriz.
S9.Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örneklem:
| PCB Tipi | 4L çok katmanlı PCB |
| Yüzey bitmiş | LF-HASL |
| Temel malzeme | FR4, TG170 |
| Bakır kalınlığı | 1oz iç taban, 1oz bitmiş bakır |
| PCB lehim maskesi | Her iki taraf için yeşil |
| PCB serigrafi | Her iki taraf için beyaz |
| özel gereksinim | Reçine tıkalı delik/kaplama kenarı, altın parmak kalınlığı 30u" |
