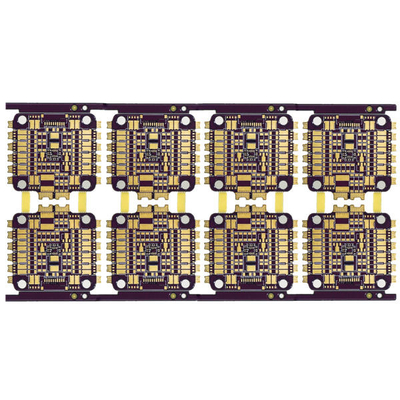

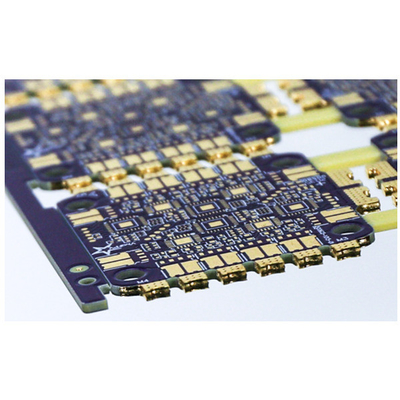

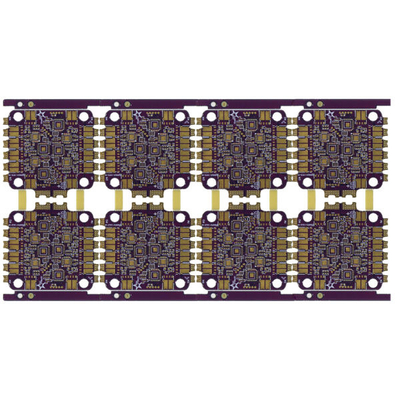

Yüksek Frekans HDI Pcb Baskılı Devre Kartı 8 Katmanlı 2.4mm 2oz FR4 TG170
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | HDI Pcb Baskılı Devre Kartı | malzeme | Shengyi FR4 TG170 S1000-2 |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 8L | Tahta kalınlığı | 2.4mm |
| Bitmiş Bakır Ağırlık Dış | 2 OZ | İç Bakır Ağırlık İç | 2 OZ |
| IPC Sınıfı Gerekli | 3. sınıf | En küçük delik boyutu | 0.1mm |
| Kör Yollar | Evet | Başvuru | güç kaynakları |
| Vurgulamak | 2.4mm 8L HDI Pcb,8L TG170 HDI Pcb,8L 2oz Pcb Baskılı Devre Kartı |
||
Ürün Açıklaması
Yüksek Frekans HDI Pcb Baskılı Devre Kartı 8 Katmanlı 2.4mm 2oz FR4 TG170
HDI PCB Kartı Elektronik PCB Kartı Yeşil PCB Kartı PCB İmalat Meclisi 8 Katmanlı PCB Yüksek Frekanslı PCB
8L 2+N+2 HDI PCB
HDI PCB, yüksek yoğunluklu ara bağlantı baskılı devre kartları anlamına gelir, daha ince çizgiler, daha yakın boşluklar ve daha yoğun kablolama ile karakterize edilirler.
Geleneksel devre kartlarından daha yüksek devre yoğunluğu nedeniyle, HDI PCB tasarımları daha küçük açık delikler ve yakalama pedleri ile daha yüksek bağlantı pedi yoğunluğu içerebilir.HDI PCB, ürünlerin ağırlığını ve genel boyutlarını azaltmak ve ayrıca cihazın elektrik performansını artırmak için yaygın olarak kullanılmaktadır.
HDI Kurulu Yığını:
1+N+1lazer mikrovia ve mekanik gömülü çekirdek yoluyla.“1”, çekirdeğin her iki tarafında “birikmeyi” veya sıralı laminasyonu temsil eder.
ben+N+i (i>=2)PCB'ler, 2 veya daha fazla yüksek yoğunluklu ara bağlantı katmanı "birikimi" içerir.Farklı katmanlardaki mikroviyalar kademeli veya istiflenebilir.Bakır dolgulu yığılmış mikrovia yapıları, zorlu tasarımlarda yaygın olarak görülür.
HSX ürünleri 1~32L FR-4 PCB, IMS PCB, HDI Panoları, yüksek frekanslı PTFE panoları ve Rigid-flex panoları vb. kapsar. Esnek hızlı dönüşlü üretim hizmetleri (12 saatten 72 saate kadar) ve küçük hacimden büyük hacme kadar sağlar. PCB üretimi. Ürünler, iletişim, güç kaynakları, bilgisayar ağları, dijital ürünler, endüstriyel kontrol, bilim ve eğitim, tıbbi cihazlar ve havacılık gibi yüksek teknoloji alanlarında yaygın olarak kullanılmaktadır.
| Laminat tipi/markası: | Shengyi FR4 TG170 S1000-2 | Devre kartı katmanı: | 8 katman 2+N+2 |
| PCB Kurulu kalın: | 2.4MM | Farklı Bakır kalınlığı: | 2/2/2/2/2/2/2/2OZ bitmiş |
| En küçük Mekanik delme deliği: | 0.1 mm | Bitmiş Yönetim Kurulu profili: | Frezeleme ve V-CUT |
| Lehim direnci detayları: | koyu mavi renk | En küçük çizgi mesafesi/boşluğu: | 0,05 mm |
| Efsane ayrıntıları: | Beyaz | yüzey detayları: | ENIG |
| Özel istek/açıklama | küçük hat alanı ve boşluk:3/3mil/HDI Gömülü yollar ve kör yollar, iki adımlı yığınlama | ||
| Devre Kartı kullanımı: | endüstriyel kontrol | ||
SSS:
1. Hangi hizmeti sağlayabilirsiniz?
PCB Üretimi, PCB Montajı, Hızlı Prototip
2. Teslim süreniz ne kadar hızlı?
2L ve 4L için en hızlı 24H, HDI kartı için 3WD'ler.
3. Hızlı teklif nasıl alınır?
Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)
örneklem:
| PCB Katmanı | 6L |
| PCB yüzeyi | DALDIRMA ALTIN |
| PCB malzemesi | FR4, TG170 |
| Bakır kalınlığı | 3/3/3/3/3/3oz bitmiş |
| PCB lehim maskesi | Çift Taraflı, Siyah |
| PCB serigrafi | Çift taraflı, Beyaz |
| özel gereksinim | Ağır bakır 3OZ/küçük hat alanı ve boşluk:3/3mil |
4.Hangi ödeme koşullarınız var?
Banka Havalesi (T/T)
