HASL OSP Çok Katmanlı Flex Pcb Prototip Halojensiz Daldırma Kalay

HASL OSP Çok Katmanlı Flex Pcb Prototip Halojensiz Daldırma Kalay

Sert Esnek PCB Sert Esnek PCB Tasarımı Çok Katmanlı Esnek PCB Esnek PCB'ler Çok Katmanlı Esnek Devreler Esnek Devre Prototipi

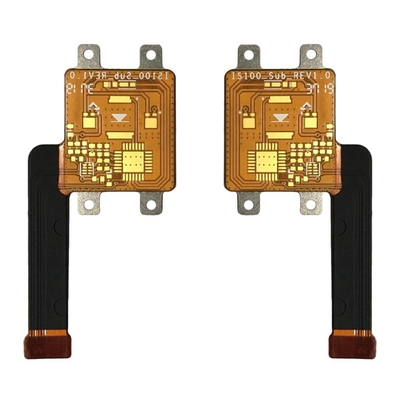

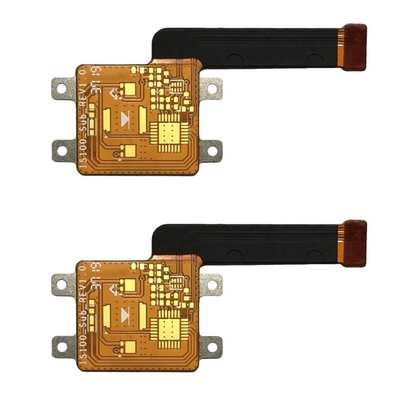

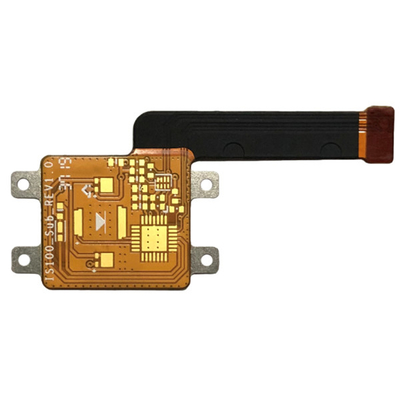

Çok katmanlı esnek sert baskılı devre kartı

PCB Katmanı: Tek katmanlı, çift taraflı, çok katmanlı

PCB malzemesi: FR-4 (Standart FR4, Mid-Tg FR4,Hi-Tg FR4, Kurşunsuz montaj malzemesi), Halojensiz, Seramik dolgulu, Poliimid...

Yüzey bitmiş: Daldırma Kalay, Daldırma Gümüş, ENIG, ENEPIG, HASL, OSP, Sert Altın, Yumuşak Altın (çoğunlukla ENIG)

Bakır kalınlığı: 1/3~5oz

En küçük delme boyutu: 0.15mm

en küçük iz/boşluk:3mil/3mil

Lehim maskesi: PI lehim maskesi örtü filmi veya PET lehim maskesi örtü filmi laminasyonu (Siyah, Kırmızı, Sarı ve Yeşil, vb.)

Açıklama: Beyaz, Siyah ve müşterinin istediği gibi

Uygulama: telekomünikasyon ürünü, havacılık alanı, askeri ürünler ve tıbbi alanlar

Sert PCB'lerin uygulamaları, küçük elektrikli cihazlardan büyük havacılık, askeri ve tıbbi alanlara kadar uzanır.Ve esnek baskılı devre kartları esnek alt tabakadan yapılmıştır.Daha düşük kalınlığa, daha hafif ağırlığa sahiptirler ve dinamik olarak bükülebilirler, bu nedenle yerden tasarruf sağlarlar Mükemmel elektriksel ve termal performansları nedeniyle eşit derecede geniş uygulamalara sahiptirler.

Flex-rijit PCB'ler, esnek pano ve sert pano teknolojisini birleştiren panolardır.Bir veya daha fazla sert levhaya harici veya dahili olarak bağlı çok sayıda esnek devre alt tabakasından oluşurlar.Bu nedenle hem sert baskılı devre kartlarının hem de esnek devre kartlarının avantajlarına sahiptirler.Rigid-Flex ürünleri, birden fazla sert baskılı devre kartı düzeneğinin montajı, alan/ağırlık tasarrufu ve mekanik kararlılığı destekleyebilen tek bir PCB modülüne güvenilir şekilde entegrasyonunu sağlar.

Sert esnek levhanın avantajları şunları içerir:

1) ürünlerin ağırlığını azaltmak

2) sıcaklık direnci mükemmel

3) daha esnek olmak

4) iyi güvenilirlik ile

Fabrikanın tanıtımı:

HSX ürünleri 1~32L FR-4 baskılı devre kartlarını, IMS baskılı devre kartlarını, HDI baskılı devre kartlarını, yüksek frekanslı PTFE kartlarını ve sert esnek kartlarını kapsar.Ve esnek hızlı dönüş/hızlı hizmetler (12 saatten 72 saate kadar) ve küçük hacimliden büyük hacimliye kadar PCB üretimi sağlıyoruz.

Ürünler yaygın olarak yüksek teknoloji alanlarında, iletişim endüstrisi, güç kaynakları endüstrisi, tüketici elektroniği endüstrisi, endüstriyel kontrol, tıbbi cihazlar ve benzeri alanlarda kullanılmaktadır.Yüksek eğitimli ve deneyimli PCB ekibine ve gelişmiş üretim ekipmanlarına sahibiz.

Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)

Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)

Min bitiş paneli boyutu: 5 * 5mm

PCB malzemesi: PI +FR4, FR4, Rogers, Halojensiz, Yüksek TG ve ağır bakır

PCB kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir)

PCB bakır kalınlığı: H~5oz

Yay ve büküm: %0,075

Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)

Maksimum delik boyutu: 6.0mm(>6mm, delikleri büyütmek için freze kullanın)

HDI Min matkap deliği: 0.08-0.10MM

İç katmandaki minimum boşluk (tek taraflı): 4～8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;

8~12L(dahil): örnek: 5 mil;küçük hacim: 5.5 mil

12～18L(dahil): örnek: 6 mil;küçük hacim: 6,5 mil

PCB lehim maskesi: Yeşil, Mat yeşil, Mavi, Mat mavi, Siyah, Mat siyah, Sarı, Kırmızı, Beyaz, vb.

PCB serigrafi: Beyaz, Siyah, vb

PCB yüzeyi: HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak

Uygulama: İletişim, Endüstri/tüketici Elektronik.
