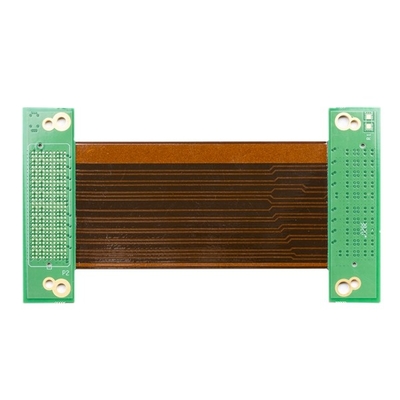

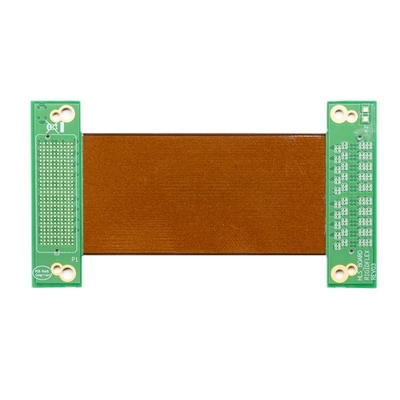

FR4 TG170 Sert Flex PCB İmalatı Daldırma Altın Yeşil Renk Lehim Maskesi
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Katmanı | 4L Sert Esnek PCB | Malzeme | FR4 S1000-2M TG170+PI |
|---|---|---|---|
| Yönetim Kurulu Katmanı | 4L | Yüzey bitmiş | daldırma altın |
| Tahta kalınlığı | 2.0MM | Bakır kalınlığı | 1/1/1/1/1/1 OZ bitmiş |
| Min. Min. hole size delik büyüklüğü | 0.15mm | Min.PCB izi/boşluğu | 3mil/3mil |
| Lehim maskesi | Yeşil renk | Uygulama | bilim ve eğitim |
| Vurgulamak | TG170 Sert Esnek PCB,FR4 TG170 Sert Esnek PCB,FR4 TG170 4 katmanlı pcb |
||
Ürün Açıklaması
FR4 TG170 Sert Flex PCB İmalatı Daldırma Altın Yeşil Renk Lehim Maskesi
Sert Esnek PCB Sert Esnek PCB Prototipi Sert Esnek PCB Prototipi PCB İmalatı Sert Esnek Devreler
4L Sert Esnek PCB
Sert PCB'lerin uygulamaları, küçük elektrikli cihazlardan büyük havacılık, askeri ve tıbbi alanlara kadar uzanır.Ve esnek baskılı devre kartları esnek alt tabakadan yapılmıştır.Daha düşük kalınlığa, daha hafif ağırlığa sahiptirler ve dinamik olarak bükülebilirler, bu nedenle yerden tasarruf sağlarlar Mükemmel elektriksel ve termal performansları nedeniyle eşit derecede geniş uygulamalara sahiptirler.
Flex-rijit PCB'ler, esnek pano ve sert pano teknolojisini birleştiren panolardır.Bir veya daha fazla sert levhaya harici veya dahili olarak bağlı çok sayıda esnek devre alt tabakasından oluşurlar.Bu nedenle hem sert baskılı devre kartlarının hem de esnek devre kartlarının avantajlarına sahiptirler.Rigid-Flex ürünleri, birden fazla sert baskılı devre kartı düzeneğinin montajı, alan/ağırlık tasarrufu ve mekanik kararlılığı destekleyebilen tek bir PCB modülüne güvenilir şekilde entegrasyonunu sağlar.
Sert esnek levhanın avantajları şunları içerir:
1) ürünlerin ağırlığını azaltmak
2) sıcaklık direnci mükemmel
3) daha esnek olmak
4) iyi güvenilirlik ile
| PCB Katmanı | 4L | PCB malzemesi | FR4 S1000-2M TG170+PI |
| Bakır kalınlığı | 1/1/1/1 OZ | PCB kalınlığı | 2.0MM |
| Min.delik büyüklüğü | 0.15mm | Min.PCB izi/boşluğu: | 3/3milyon |
| PCB lehim maskesi | Yeşil | PCB serigrafi | Beyaz |
| PCB yüzeyi bitmiş | daldırma altın | PCB anahattı | yönlendirme |
| Uygulama | bilim ve eğitim | ||
| Özel gereksinim: | küçük hat alanı ve boşluk: 3/3mil/dak.delik boyutu 0.15mm/empedans kontrolü//0.25mm BGA/FR-4+PI aracılığıyla | ||
SSS:
Q1: PCB Montaj hizmetleri ve bileşenleri tedarik edebilir misiniz?
C: Evet, istek üzerine kutu yapımının yanı sıra bileşen tedarik ve PCB Montaj hizmetleri de sağlayabiliriz.
S2: Hangi ülkelerle çalıştınız?
A: ABD, Kanada, İtalya, Almanya, İngiltere, İspanya, Fransa, Rusya, İran, Türkiye, Çek Cumhuriyeti, Avusturya, Avustralya, Brezilya, Japonya, Hindistan vb.
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
