ENIG 2u Çok Katmanlı Sert Esnek PCB Düzeneği 3oz Taban Çift Katmanlı

  • ENIG 2u Multilayer Rigid Flex PCB Assembly 3oz Base Double Layer
  • ENIG 2u Multilayer Rigid Flex PCB Assembly 3oz Base Double Layer
  • ENIG 2u Multilayer Rigid Flex PCB Assembly 3oz Base Double Layer
Menşe yeri Çin
Marka adı Huashengxin
Sertifika UL , ISO9001
Model numarası 2L Sert esnek baskılı devre kartı PCB
Min sipariş miktarı 1 parça
Ambalaj bilgileri vakum
Teslim süresi 2L ve 4L prototip için en hızlı 24 saat, HDI kart üretimi için 3 gün
Ödeme koşulları T/T

Ücretsiz numune ve kuponlar için bana ulaşın.

Naber:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
PCB tipi 2L Sert esnek baskılı devre kartı PCB Yüzey bitmiş ENIG 2u
Tahta kalınlığı 1.0MM Bakır kalınlığı 1/3 oz taban
E-Test %100 E-Test Edildi Diğer servis PCB montajı, hızlı prototip PCB
Vurgulamak

ENIG 2u Sert Flex PCB

,

3oz Çok Katmanlı Sert Flex PCB

,

ENIG 2u 3oz pcb
Mesaj bırakın
Ürün Açıklaması

ENIG 2u Çok Katmanlı Sert Esnek PCB Düzeneği 3oz Taban Çift Katmanlı



Sert Flex PCB Flex Pcb Meclisi Sert Pcb Board Flex Board PCB Çok Katmanlı PCB Esnek PCB Prototipi



2L Sert esnek baskılı devre kartı PCB



PCB Tipi: Sert esnek PCB



PCB Katmanı: 2L - 10L



PCB malzemesi: PI ve FR4 malzemesi



Bakır kalınlığı: 1/3oz~5oz



Minimum delme boyutu: 0.15mm



En küçük çizgi genişliği:0.075mm/3mil



Minimum satır aralığı:0.075mm/3mil



Şekil işleme: Kalıp damgalama, kesme, lazer prototipleme



Lehim maskesi: PI lehim maskesi örtü filmi veya PET lehim maskesi örtü filmi laminasyonu (Siyah, Kırmızı, Sarı ve Yeşil, vb.)



Yüzey bitmiş: OSP / Daldırma Kalay/LF-HASL/Au Kaplama Ni/ENIG(çoğunlukla ENIG)



Avantajlar: Ağırlıkta azalma, daha değerli bileşen montajı ve kablolama alanı, azaltılmış lojistik karmaşıklık, montajın basitleştirilmesi, tüm PCB sisteminin önemli ölçüde geliştirilmiş güvenilirliği, işlevsel test edilebilirlikte dikkate değer bir gelişme



Uygulama: yüksek performanslı ve yüksek hızlı uygulamalar, telekomünikasyon cihazları, havacılık ekipmanları, otomotiv cihazları, askeri teçhizat, tüketici cihazları vb.



Sert esnek PCB, esnek kart ve sert kart teknolojisini tek bir PCB'de birleştiren sert kartlardır.Hem sert levha hem de esnek levha avantajlarına sahip olmasını sağlayan hem sert hem de esnek teknolojileri kullanır.Daha büyük devre kadar etkili olabilen küçük ve kompakt bir devredir,

ve daha yüksek bileşen yoğunluğu ve daha iyi kalite kontrolü sağlar.



PCB Katmanı 2L Sert esnek baskılı devre kartı
PCB yüzeyi ENIG 2u
PCB malzemesi FR4+PI
PCB kalınlığı 1.0 mm
Bakır kalınlığı 1/3 oz taban
Min.delik büyüklüğü 0.25mm
PCB profili

rota
PCB lehim maskesi Her iki taraf için yeşil lehim maskesi rengi
PCB serigrafi Beyaz
e-test %100 E-Test Edildi
Diğer servis PCB montajı, hızlı prototip PCB

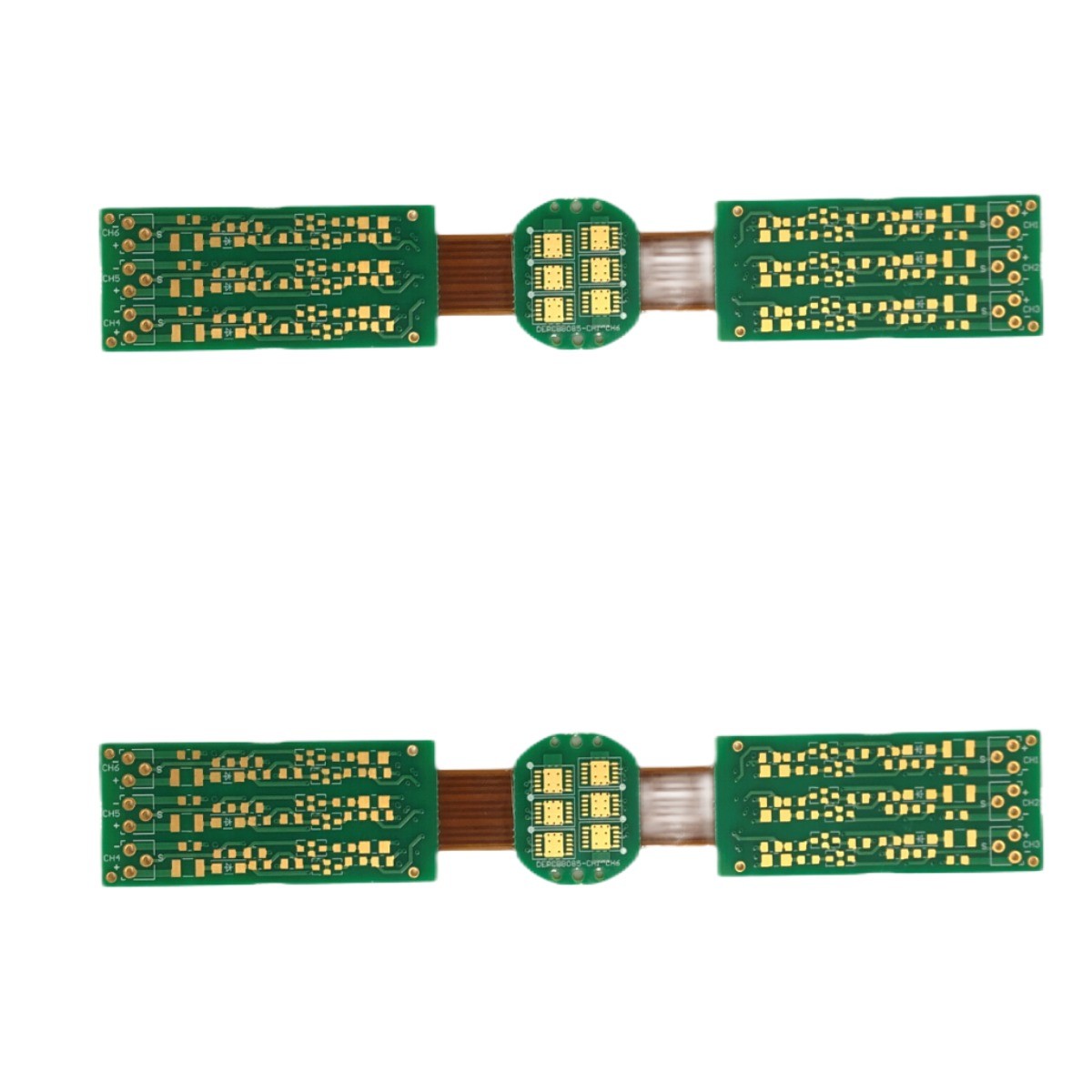

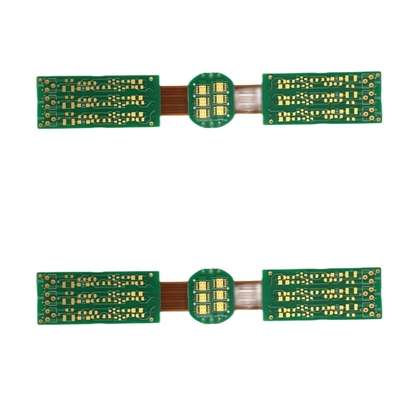

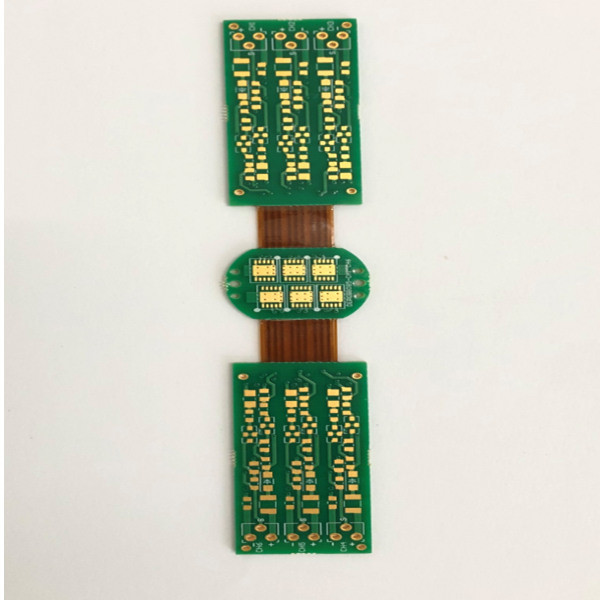

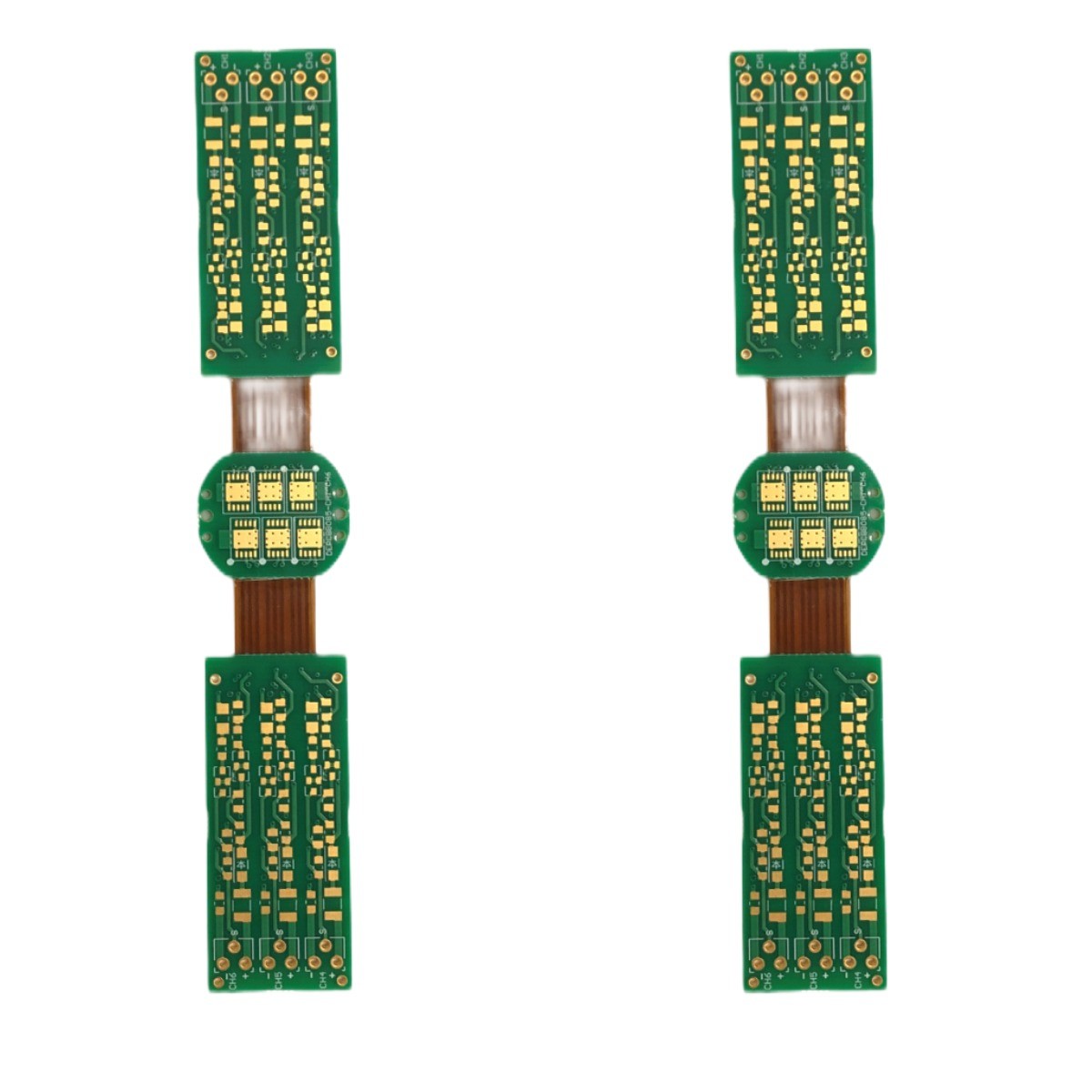

ENIG 2u Çok Katmanlı Sert Esnek PCB Düzeneği 3oz Taban Çift Katmanlı 0ENIG 2u Çok Katmanlı Sert Esnek PCB Düzeneği 3oz Taban Çift Katmanlı 1



SSS:

1. Hangi hizmeti sağlayabilirsiniz?

PCB Üretimi, PCB Montajı, Hızlı Prototip



2. Teslim süreniz ne kadar hızlı?

2L ve 4L için en hızlı 24H, HDI kartı için 3WD'ler.



3. Hızlı teklif nasıl alınır?

Lütfen gerber dosyasını ve kartın ayrıntılarını sağlayın (katman, levha kalınlığı, bakır kalınlığı, yüzey işleme, lehim maskesi ve serigrafi rengi, varsa özel istek, talep miktarı vb. dahil)



örneklem:

PCB Katmanı 2L
PCB yüzeyi LF-HASL
PCB malzemesi FR4, TG170
Bakır kalınlığı 1/1oz bitmiş
PCB lehim maskesi Çift taraflı, yeşil
PCB serigrafi Çift taraflı, Beyaz
Miktar 15 adet, 15 iş günü



4.Hangi ödeme koşullarınız var?

Banka Havalesi (T/T)



Çok fazla ısı emebilirler ve daha büyük devreler kadar etkili olabilen küçük ve kompakt bir devre oluşturabilirler.
