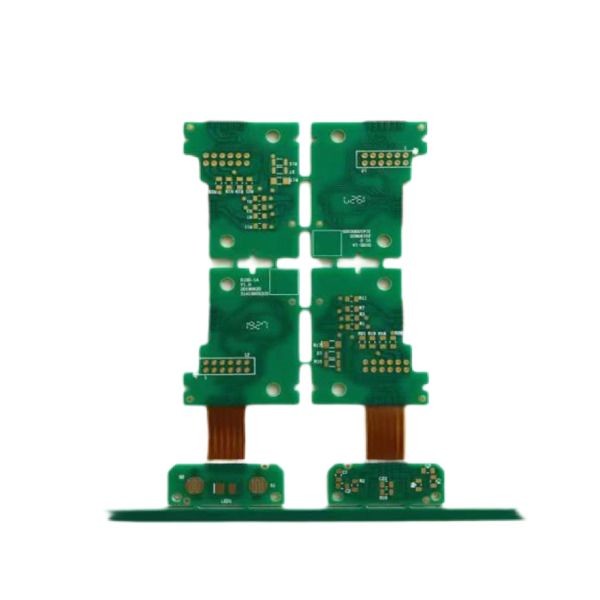

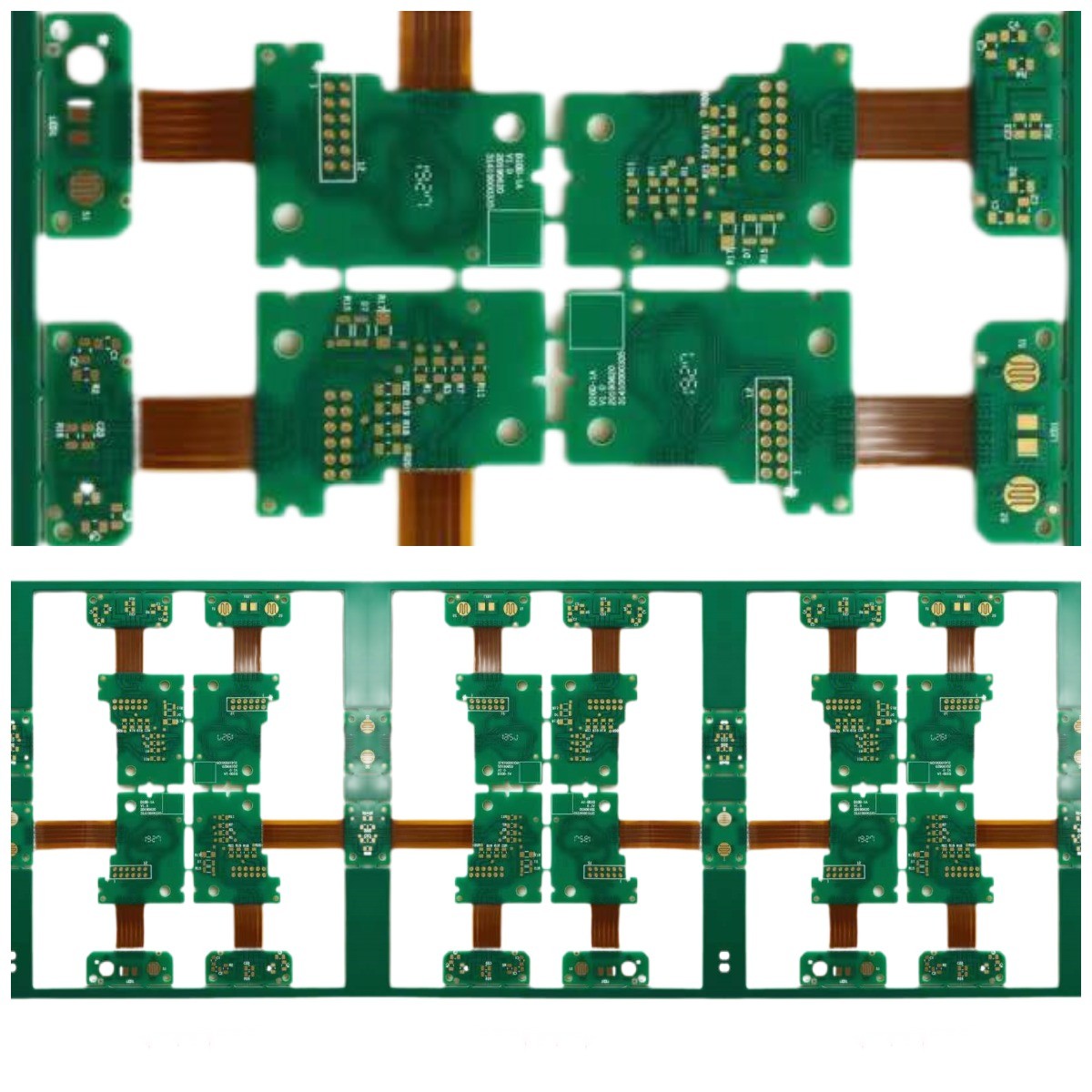

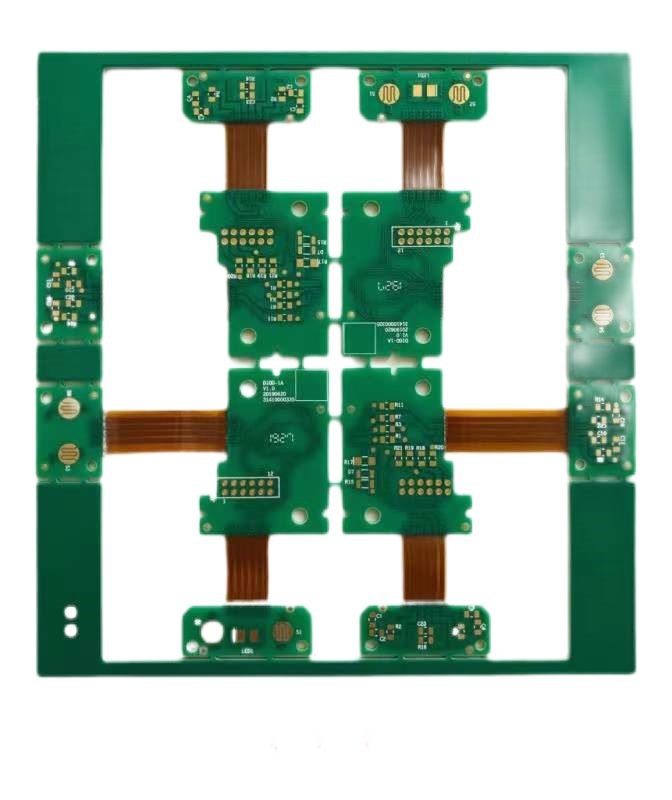

2.0mm Sert Esnek Devre Kartı FR4 Yüksek TG Daldırma Kalay Pcb

2.0mm Sert Esnek Devre Kartı FR4 Yüksek TG Daldırma Kalay Pcb

Sert Esnek PCB Sert Esnek PCB Sert Esnek Devreler Sert Esnek Devre Kartları Sert Esnek Pcb Üreticileri

Sert Esnek PCB

HSX ürünleri 1~32L FR-4 baskılı devre kartlarını, IMS baskılı devre kartlarını, HDI baskılı devre kartlarını, yüksek frekanslı PTFE kartlarını ve sert esnek kartlarını kapsar.Ve esnek hızlı dönüş/hızlı hizmetler (12 saatten 72 saate kadar) ve küçük hacimliden büyük hacimliye kadar PCB üretimi sağlıyoruz.

Ürünler yaygın olarak yüksek teknoloji alanlarında, iletişim endüstrisi, güç kaynakları endüstrisi, tüketici elektroniği endüstrisi, endüstriyel kontrol, tıbbi cihazlar ve benzeri alanlarda kullanılmaktadır.Yüksek eğitimli ve deneyimli PCB ekibine ve gelişmiş üretim ekipmanlarına sahibiz.

Maksimum katman: 32 katman (≥20 katmanın gözden geçirilmesi gerekiyor)

Maksimum bitiş paneli boyutu: 740* 500 MM(>600 MM gözden geçirilmelidir)

Min bitiş paneli boyutu: 5 * 5mm

PCB malzemesi: PI +FR4, FR4, Rogers, Halojensiz, Yüksek TG ve ağır bakır

PCB kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir)

PCB bakır kalınlığı: H~5oz

Yay ve büküm: %0,075

Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)

Maksimum delik boyutu: 6.0mm(>6mm, delikleri büyütmek için freze kullanın)

HDI Min matkap deliği: 0.08-0.10MM

İç katmandaki minimum boşluk (tek taraflı): 4～8L(dahil): örnek: 4 mil;küçük hacim: 4,5 mil;

8~12L(dahil): örnek: 5 mil;küçük hacim: 5.5 mil

12～18L(dahil): örnek: 6 mil;küçük hacim: 6,5 mil

PCB lehim maskesi: Yeşil, Mat yeşil, Mavi, Mat mavi, Siyah, Mat siyah, Sarı, Kırmızı, Beyaz, vb.

PCB serigrafi: Beyaz, Siyah, vb

PCB yüzeyi: HASL kurşunsuz, Daldırma Altın, Daldırma Kalay, OSP, ENIG + OSP, Daldırma Gümüş, ENEPIG, Altın Parmak

Uygulama: İletişim, Endüstri/tüketici Elektronik.
