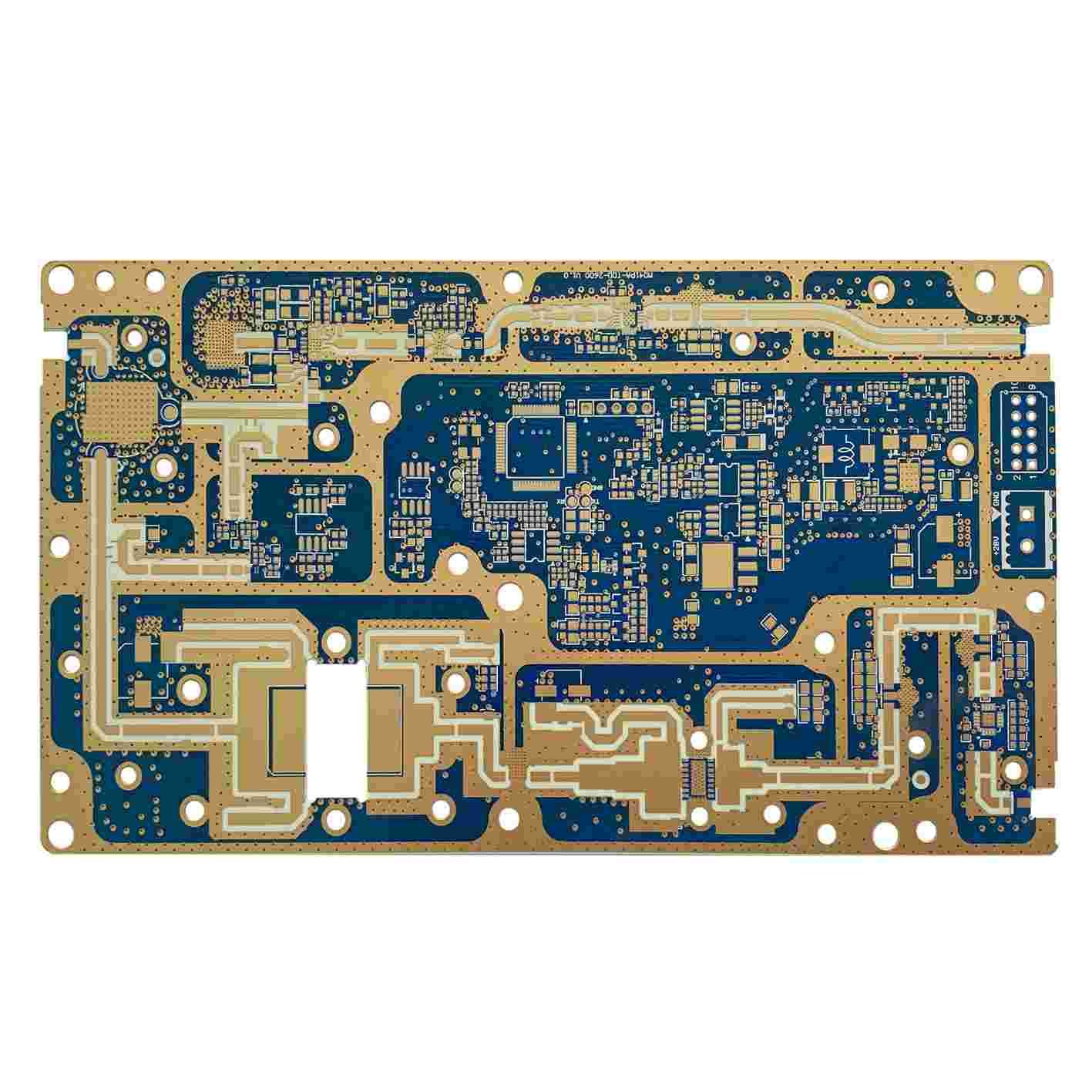

Çok Katmanlı Yüksek Frekanslı Baskılı Devre Kartı 4 Katmanlı Mavi Lehim Maskesi 2.4mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Çok Katmanlı Yüksek Frekans Baskılı Devre Kartı | malzeme | Rogers FR4 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 2.4mm |
| Bakır kalınlığı | 1/1/1/1 OZ | Lehim maskesi | Mavi lehim maskesi |
| Vurgulamak | 2.4mm Yüksek Frekanslı Baskılı Devre Kartı,ODM Yüksek Frekanslı Baskılı Devre Kartı,2.4mm hf pcb tasarımı |
||
Ürün Açıklaması
Çok Katmanlı Yüksek Frekanslı Baskılı Devre Kartı 4 Katmanlı Mavi Lehim Maskesi 2.4mm
Yüksek Frekanslı PCB Çok Katmanlı Yüksek Frekanslı Baskılı Devre Kartı 4 Katmanlı Mavi Lehim Maskesi HF PCB'ler
Çok Katmanlı Yüksek Frekans Baskılı Devre Kartı
İster sert ister esnek olsun, yüksek frekanslı bir baskılı devre kartı, daha hızlı sinyal akış hızları ve 100 GHz'e kadar frekans aralığı sunar.Yüksek frekans seviyelerinde çalışmak üzere tasarlanmış çok sayıda malzeme olduğunu unutmamak önemlidir.HF PCB'ler daha düşük dielektrik sabiti (Dk), daha düşük dağılma faktörü (Df) ve düşük termal genleşme seviyeleri ile tanımlanır.HDI teknolojisi için düzenli olarak kullanılırlar.Ayrıca yüksek hızlı iletişim, telekomünikasyon ve RF mikrodalga teknolojisinde yaygın olarak kullanılırlar.
Parametrelere bağlı olarak, HF sinyali devre kartına yansıtılır, bu da empedansın (dinamik direnç) verici bileşene göre değiştiği anlamına gelir.Bu tür kapasitif etkilerden kaçınmak için tüm parametrelerin doğru bir şekilde belirtilmesi ve en yüksek seviyede proses kontrolü ile uygulanması gerekir.
Yüksek frekanslı baskılı devre kartları, nesneler arasında özel sinyal iletimi için yaygın olarak kullanılmaktadır.500MHz'den 2GHz'e kadar çalışır ve mobil, mikrodalga, RF ve yüksek hızlı tasarım uygulamaları için uygundur.Elektronik bileşenlerin ve anahtarların artan karmaşıklığı ile daha hızlı sinyal akışı ve daha iyi iletim frekansına ihtiyaç duyulmaktadır.Yüksek frekanslı PCB gerçekten önemli bir rol oynayabilir. Elektronik bileşenlerde darbenin kısa yükselme süresi nedeniyle, HF teknolojisinde iletken genişliğini elektronik bir bileşen olarak düşünmek gerekir.
| Özellik | Kabiliyet |
| kalite notu | Standart IPC 2 |
| Katman sayısı | 2- 24 katman |
| Malzeme | ROGERS, TACONIC, ARLON, FR4, |
| Yönetim Kurulu Boyutu | En az 5 mm x 5 mm |Maksimum 500 mm x 745 mm |
| Tahta kalınlığı | 0,2 mm - 4,0 mm |
| Bakır Ağırlık (Bitmiş) | 0,5 oz - 2 oz |
| Min İzleme/Aralık | 3mil/3mil |
| Lehim Maskesi Rengi | Yeşil, Beyaz, Mavi, Siyah, Kırmızı, Sarı... |
| serigrafi rengi | Beyaz, Siyah, Sarı... |
| Yüzey | Akımsız nikel/daldırma altın (ENIG) - RoHS |
| Daldırma gümüşü - RoHS | |
| Daldırma teneke - RoHS | |
| Min Halka Halka | 0.1mm |
| Min Delme Delik Çapı | 0.15mm |
| Diğer Teknikler | Soyulabilir lehim maskesi |
| altın parmaklar | |
| Karbon yağı | |
| Havşa delikleri |
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
Q2:PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
Q3:Eğer PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Örnek PCB'yi bize göndermeniz yeterlidir, PCB tasarımını klonlayıp üzerinde çalışabiliriz.
Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S5: Standart teslim süreniz nedir?üretme?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
