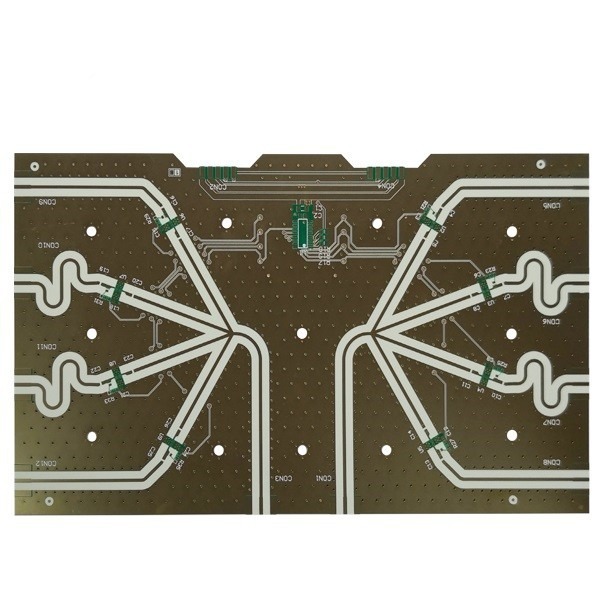

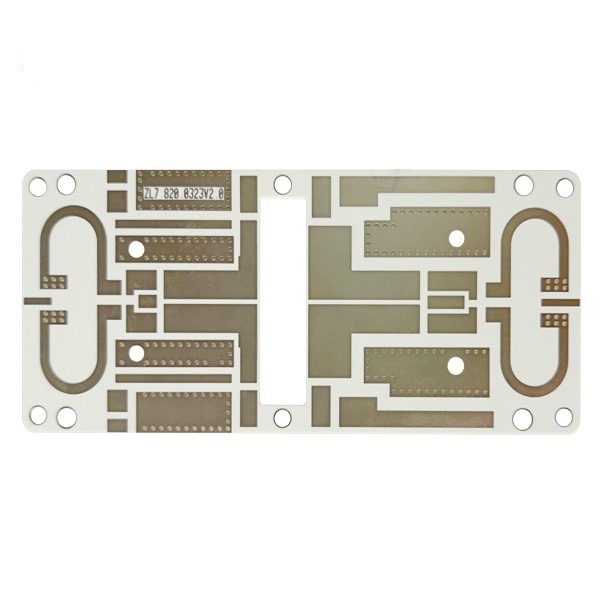

Yüksek Frekanslı Rogers Pcb Kartı Çift Taraflı Daldırma Altın Pcb 1.6mm
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Çift Taraflı Yüksek Frekans Baskılı Devre | malzeme | Rogers FR4 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 1,6 mm |
| Bakır kalınlığı | 1/1 OZ | Lehim maskesi | Hiçbiri |
| Vurgulamak | ODM Rogers Pcb Board,1.6mm Rogers Pcb Board,1.6mm Daldırma Altın Pcb |
||
Ürün Açıklaması
Yüksek Frekanslı Rogers Pcb Kartı Çift Taraflı Daldırma Altın Pcb 1.6mm
Yüksek Frekanslı PCB Çift Taraflı Yüksek Frekanslı Baskılı Devre Daldırma Altın Pcb Özel PCB Kartı
Çift Taraflı Yüksek Frekans Baskılı Devre
İster sert ister esnek olsun, yüksek frekanslı bir baskılı devre kartı, daha hızlı sinyal akış hızları ve 100 GHz'e kadar frekans aralığı sunar.Yüksek frekans seviyelerinde çalışmak üzere tasarlanmış çok sayıda malzeme olduğunu unutmamak önemlidir.HF PCB'ler daha düşük dielektrik sabiti (Dk), daha düşük dağılma faktörü (Df) ve düşük termal genleşme seviyeleri ile tanımlanır.HDI teknolojisi için düzenli olarak kullanılırlar.Ayrıca yüksek hızlı iletişim, telekomünikasyon ve RF mikrodalga teknolojisinde yaygın olarak kullanılırlar.
Parametrelere bağlı olarak, HF sinyali devre kartına yansıtılır, bu da empedansın (dinamik direnç) verici bileşene göre değiştiği anlamına gelir.Bu tür kapasitif etkilerden kaçınmak için tüm parametrelerin doğru bir şekilde belirtilmesi ve en yüksek seviyede proses kontrolü ile uygulanması gerekir.
Yüksek frekanslı baskılı devre kartları, nesneler arasında özel sinyal iletimi için yaygın olarak kullanılmaktadır.500MHz'den 2GHz'e kadar çalışır ve mobil, mikrodalga, RF ve yüksek hızlı tasarım uygulamaları için uygundur.Elektronik bileşenlerin ve anahtarların artan karmaşıklığı ile daha hızlı sinyal akışı ve daha iyi iletim frekansına ihtiyaç duyulmaktadır.Yüksek frekanslı PCB gerçekten önemli bir rol oynayabilir. Elektronik bileşenlerde darbenin kısa yükselme süresi nedeniyle, HF teknolojisinde iletken genişliğini elektronik bir bileşen olarak düşünmek gerekir.
| Özellik | Kabiliyet |
| kalite notu | Standart IPC 2 |
| Katman sayısı | 2- 24 katman |
| Malzeme | ROGERS, TACONIC, ARLON, FR4, |
| Yönetim Kurulu Boyutu | En az 5 mm x 5 mm |Maksimum 500 mm x 745 mm |
| Tahta kalınlığı | 0,2 mm - 4,0 mm |
| Bakır Ağırlık (Bitmiş) | 0,5 oz - 2 oz |
| Min İzleme/Aralık | 3mil/3mil |
| Lehim Maskesi Rengi | Yeşil, Beyaz, Mavi, Siyah, Kırmızı, Sarı... |
| serigrafi rengi | Beyaz, Siyah, Sarı... |
| Yüzey | Akımsız nikel/daldırma altın (ENIG) - RoHS |
| Daldırma gümüşü - RoHS | |
| Daldırma teneke - RoHS | |
| Min Halka Halka | 0.1mm |
| Min Delme Delik Çapı | 0.15mm |
| Diğer Teknikler | Soyulabilir lehim maskesi |
| altın parmaklar | |
| Karbon yağı | |
| Havşa delikleri |
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
