HASL Bakır Kaplı Devre Kartı Siyah Lehim Maskesi 2.4mm Fr4 Pcb Kartı
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Bakır Kaplı Devre Kartı | malzeme | Bakır FR4 |
|---|---|---|---|
| Yüzey bitmiş | daldırma altın | Tahta kalınlığı | 2.4mm |
| Bakır kalınlığı | 1/1 OZ | Lehim maskesi | siyah |
| Profil | yönlendirme | Uygulamailetişim ürünleri | Güç kaynağı cihazları |
| Vurgulamak | HASL Bakır Kaplı Devre Kartı,2.4mm Bakır Kaplı Devre Kartı,2.4mm Fr4 Pcb Kartı |
||
Ürün Açıklaması

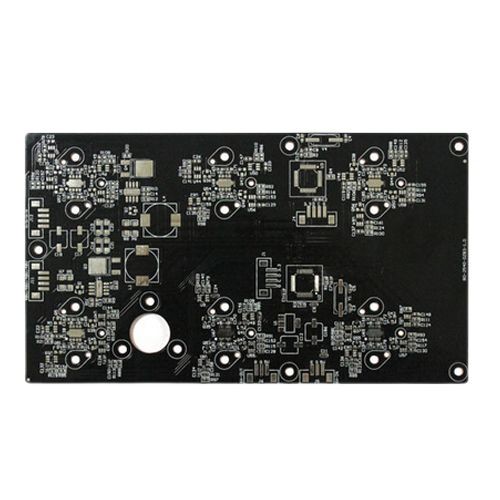

HASL Bakır Kaplı Devre Kartı Siyah Lehim Maskesi 2.4mm Fr4 Pcb Kartı
Bakır PCB Kartı Bakır Clab PCB Kartı Bakır Çekirdek Baskılı Devre Kartı Bakır Taban Siyah Lehim Maskesi
Bakır Clab Siyah PCB Kartı
Bakır bazlı PCB veya bakır çekirdekli PCB, temel malzeme olarak bakır kullanan bir metal çekirdekli PCB'dir.Tüm metal çekirdekli PCB'ler gibi, üç ana katmana sahiptir.Üst katman, bileşenler arasındaki elektrik bağlantısından sorumlu olan bakırdan yapılmıştır.Bu katman tüm PCB tiplerinde standarttır.İkinci katman, üst katmandan taban katmana akımı engelleyen dielektrik katmandır.Bu tabaka elektriksel olarak bir yalıtkan olmasına rağmen, iyi bir ısı iletkenidir.Bileşenler tarafından üretilen ısıyı aktarır ve ısı dağılımına yardımcı olur.PCB'nin alt tabakası bakırdır, bu yüzden bakır çekirdekli bir PCB'dir.
Bakır bazlı PCB, tüm metal çekirdekli PCB'ler arasında en iyi performansı sağlar.Bu PCB'ler, yüksek frekans devreleri ve yüksek sıcaklık değişimleri dahil olmak üzere belirli amaçlar için kullanılır.Isıyı demir ve alüminyum çekirdekli PCB'lerden daha iyi dağıtabilirler.
| Öğeler | Kabiliyet |
| Kurul Sınıflandırması | Bakır Taban, Seramik Taban, Bakır Kaplı |
| Malzeme | Bakır, FR4 |
| Yüzey İşlem | HASL/ENIG/OSP/Gümüş |
| Katman Sayısı | Tek taraflı baskılı tahta/Çift taraflı baskılı tahta |
| Maks. Tahta Boyutu | 1200mm*480mm |
| Min. Tahta Boyutu | 5mm*5mm |
| İz genişliği/Boşluk | 0.1mm/0.1mm |
| Tahta kalınlığı | 0.5mm-5.0mm |
| Bakır Kalınlığı | 35um/70um/105um/140um/175um/210um |
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
S4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katmanlar: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
