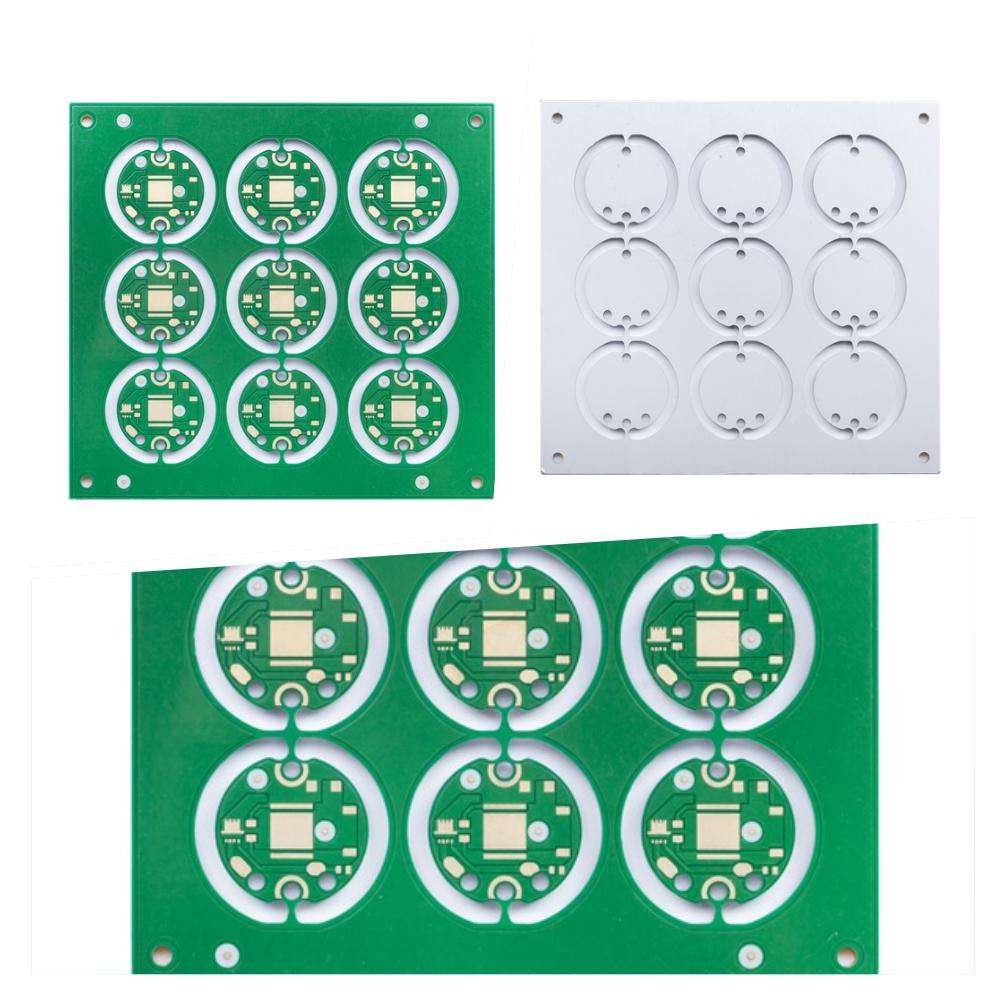

LED Işık Tek Taraflı PCB Alüminyum Baskılı Devre Kartı 3.0mm 2oz
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | 1L Alüminyum Baskılı Devre Kartı | malzeme | AL |
|---|---|---|---|
| Yüzey bitmiş | OSP | Tahta kalınlığı | 3.0mm |
| Bakır kalınlığı | 2/0 OZ | Termal iletkenlik | 3 W/m·K |
| Lehim maskesi | Yeşil | Efsane | Hiçbiri |
| Bitmiş Yönetim Kurulu profili | Frezeleme ve V-CUT | Uygulamailetişim ürünleri | Otomotiv endüstrisi |
| Vurgulamak | 3.0mm Tek Taraflı PCB,2oz 3.0mm Tek Taraflı PCB,2oz 3.0mm Led PCB Kartı |
||
Ürün Açıklaması
LED Işık Tek Taraflı PCB Alüminyum Baskılı Devre Kartı 3.0mm 2oz
Tek Taraflı PCB Alüminyum PCB Kartı LED Işık PCB Kartı Alüminyum Taban PCB Tek Katmanlı Alüminyum PCB Alüminyum
Tek Taraflı Alüminyum Baskılı Devre Kartı
Tüm metal çekirdekli PCB'ler arasında Alüminyum PCB en yaygın tiptir.Ana malzeme alüminyum çekirdek ve standart FR4 malzemeden oluşur.Bileşenleri soğuturken ve ürünlerin genel performansını artırırken ısıyı yüksek verimli bir şekilde dağıtan bir termal kaplama katmanına sahiptir.Şu anda, Alüminyum Destekli PCB, yüksek güç ve sıkı tolerans uygulamalarına çözüm olarak kabul edilmektedir.
Katmanlar:1-32 katman, eğer katman 20L ise veya 20L'den kısrak ise, tahtayı gözden geçirmesi gerekecektir.
Maksimum bitiş panel boyutu 740* 500 MM'dir, ancak panel tarafı >600 MM ise, gözden geçirmeniz gerekir.
Minimum panel boyutu 5 * 5 mm'dir.
Baskılı devre kartlarının hammaddeleri FR4, Rogers, Halojensiz, Yüksek TG malzemeleri içerir...
PCB kalınlık kapasitesi 0,2 ~ 4,0 mm arasındadır, eğer kalınlığın 0,2 mm'den az veya 4 mm'den fazla olması durumunda gözden geçirilmesi gerekir.
PCB bakır kalınlık kapasitesi H~5oz'dur.5 oz'dan fazlaysa, önce gözden geçirmeniz gerekir.
Eğilme ve bükülme toleransı %0.075'tir.
Minimum delik boyutu 0.15 mm'dir, delme boyutu 0.15 mm'den küçükse, önce kartı onaylamanız gerekir.
Maksimum delik boyutu 6,0 mm'dir, delik boyutu 6 mm'den fazlaysa, delikleri büyütmek için frezeleme kullanmanız gerekir.
Baskılı devre kartının rengi yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz vb.
Serigrafi renginin rengi: beyaz, siyah vb.
Baskılı devre kartı yüzeyleri, HASL kurşunsuz, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, vb. içerir.
|
||||||||||||||||||||||||
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
S2: Üretim için ne tür bir PCB dosya biçimini kabul edebilirsiniz?
A: Gerber, PROTEL 99SE, PROTEL DXP, GÜÇ PCB, CAM350, ODB+(.TGZ)
S3: Üretim için size gönderdiğimde PCB dosyalarım güvende mi?
C: Müşterinin telif hakkına saygı duyuyoruz ve sizden yazılı izin almadıkça dosyalarınızla birlikte asla başkası için PCB üretmeyeceğiz ve bu dosyaları başka herhangi bir üçüncü şahısla paylaşmayacağız.Ve gerekirse müşteriyle Gizlilik Sözleşmesi imzalayabiliriz.
Q4: PCB dosyamız/Gerber dosyamız yoksa, yalnızca PCB örneğine sahipsek, benim için üretebilir misiniz?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q5: PCB için standart teslim süreniz nedir?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
S6: Hangi ödemeyi kabul ediyorsunuz?
A: Banka Havalesi (T/T) veya Kredi Mektubu (L/C) veya Paypal (yalnızca 500 usd'nin altındaki küçük değerler için)
