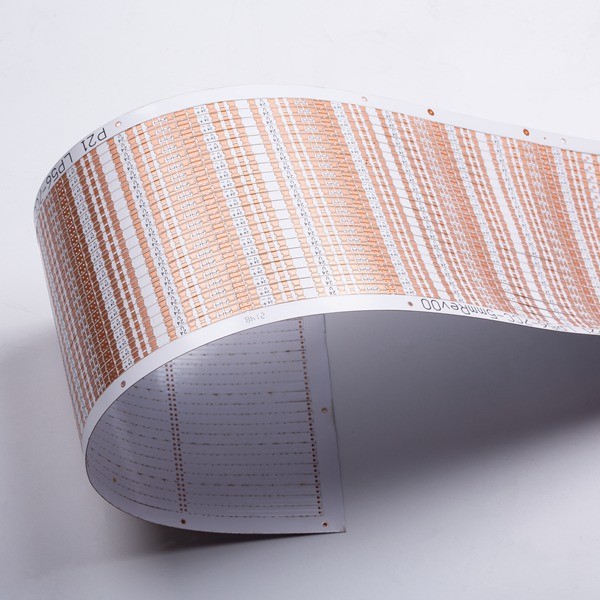

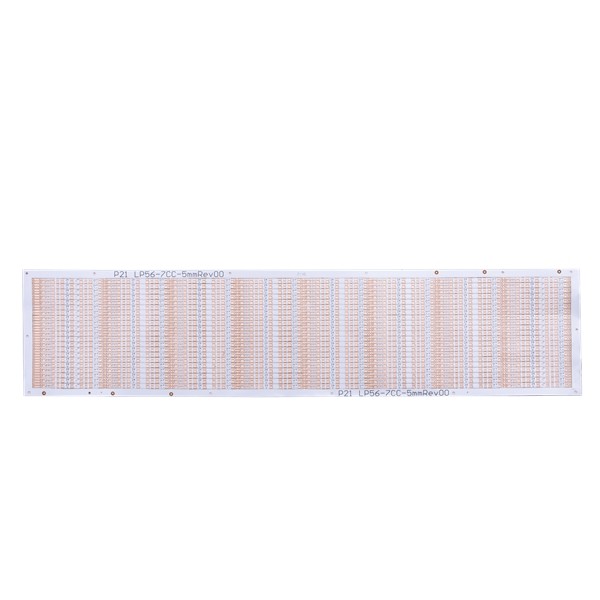

FR4 TG130 Tek Taraflı PCB Esnek Baskılı Devre Kartı 8mil
Ücretsiz numune ve kuponlar için bana ulaşın.
Naber:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| PCB Adı | Tek Taraflı Esnek Baskılı Devre Kartı | malzeme | FR4 TG130 |
|---|---|---|---|
| Tahta kalınlığı | 0,2 MM | Bakır kalınlığı | 1/0oz |
| Min. Min. line distance/space çizgi mesafesi/boşluğu | 8/8milyon | Lehim maskesi | Hiçbiri |
| Vurgulamak | FR4 TG130 Tek Taraflı PCB,8mil TG130 Tek Taraflı PCB,8mil Esnek Baskılı Devre Kartı |
||
Ürün Açıklaması
FR4 TG130 Tek Taraflı PCB Esnek Baskılı Devre Kartı 8mil
Tek Taraflı PCB Tek Taraflı Esnek Baskılı Devre Kartı Esnek PCB Tek Taraflı PCB Kartı Tek Taraflı Kart
Tek Taraflı Esnek Baskılı Devre Kartı
PCB kalınlığı: 0,2~4,0 mm(＜0,2 mm,＞4 mm gözden geçirilmelidir) (Kart kalınlığı ≤ 0,6 mm, HASL yüzeyi için geçerli değildir)
iç ve dış taban bakırın bakır kalınlığı: Min 0.3/0.5oz,Max 3oz, avans 4-6oz
Yay ve büküm: %0,075
Min.delik boyutu: 0.15 mm (＜0.15 mm gözden geçirilmelidir)
HDI Min matkap deliği: 0.08-0.10MM
PCB izi/boşluğu: 3mil(0.075mm)
PCB anahattı: Yönlendirme/V-CUT/Delme
Lehim maskesi kalınlığı: standart 15-20um;Gelişmiş: 35um
Min lehim maskesi köprü genişliği: yeşil 4mil, diğer renk 4.8mil
Lehim maskesi doldurma delikleri: 0.1-0.5mm
Lehim maskesinin rengi: yeşil, mat yeşil, mavi, mat mavi, siyah, mat siyah, sarı, kırmızı, beyaz, vb.
PCB serigrafi: Beyaz, Siyah ve isteğiniz gibi
Soyulabilir maske kalınlığı: 500-1000um
OSP'nin oksidasyon filmi: 0.2-0.5um
| FPC Teknoloji Yeteneği | |||
| Nitelik (Tüm boyutlar mildir, aksi takdirde aksi belirtilmediği) |
Seri Üretim (Verim≥ %80, Cpk≥1.33) |
Küçük Tutar (Verim≥%60, Anahtar Spesifikasyon Verimi≥%80 |
Örnek |
| FPC(evet/hayır) | Evet | Evet | Evet |
| Katman sayısı/Yapı, Maks. | 2 | 4 | 6 |
| Büyük beden×W), Maks. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Nominal kalınlık (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| kalınlık toleransı | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) | ±%10(>0.3mm)/±0.03mm(≤0,3 mm) |
| Yüzey bitirme tipi | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın | ENİGENEPIGOPSI-GümüşI-Kalay HASLSert Altın |
| Yumuşak ENIG(evet/hayır) | HAYIR | HAYIR | HAYIR |
| Ana malzeme türü | PI | PI | PILCPTK |
| Kaplama kalınlığı (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Yapıştırıcı kalınlığı (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Bakır kalınlığı, Min./Maks.(um) | 12-70 | 12-70 | 12-70 |
| Ana malzeme kalınlığı, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Mekanik delinmiş delik boyutu (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Kaplama en boy oranı, Maks. | 3:1 | 3:1 | 5:1 |
| Ped boyutu, Min. | Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.4mm Açık delik olmadan: 0.2mm |
Açık delik ile: 0.3mm Açık delik olmadan: 0.2mm |
| Ped boyutu toleransı | %20 | %20 | %10 |
| Ped boşluğu, Min. | 4milyon | 4milyon | 4milyon |
| Toleransı ana hatlarıyla belirtmek için ped | ±3mil | ±3mil | ±2mil |
| Model konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Üstten alta desen konumu doğruluğu | ±3mil | ±3mil | ±2mil |
| Delik çapı/ped üzerinden lazer, Min. | 4/12mil | 4/10milyon | 4/10milyon |
| Dış katman(Hoz+kaplama) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| Innerlayer(Hoz) çizgi genişliği/boşluğu, Min. | 3/3milyon | 3/3milyon | 2/2mil |
| İç çizgi genişliği toleransı | ±%10 | ±%10 | ±%10 |
| Dış katman kaydı, Min.(Ped çapı = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| İç katman kaydı, Min.(Ped çapı = DHS + X)(L≤4 katman) | DH + 10 | DH + 10 | DHS + 8 |
| Delik aralığı ile lazer, Min. | 0.40mm | 0.40mm | 0.35mm |
| Mekanik delik adımı, Min. | 0,50 mm | 0,50 mm | 0.40mm |
| Delinmiş delik konumu toleransı | ±2mil | ±2mil | ±2mil |
| Delik boyutu toleransı | ±2mil | ±2mil | ±2mil |
| Takım deliğinden (PTH&NPTH) pede kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Takım deliğinden (PTH&NPTH) ana hatlara kadar konum doğruluğu | ±3mil | ±3mil | ±2mil |
| Anahat boyutu toleransı | ±2mil | ±2mil | ±2mil |
| LPI kaydı/barajı, Min. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| CVL üzerindeki LPI barajı | 8milyon | 8milyon | 8milyon |
| Kapak açık pencere/baraj | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Ø0,3 mm/0,2 mm |
| Örtü kaydı/Reçine akışı | 4milyon | 4milyon | 2milyon |
| sertlik malzemesi | FR4/PI/Çelik | FR4/PI/Çelik | FR4/PI/Çelik |
| Sertlik barajı, Min. | 12mil | 12mil | 8milyon |
| Sertlik kaydı/Reçine akışı | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| empedans toleransı | %10 | %10 | %5 |
| Termal güvenilirlik (LPI, FCCL, CVL) | 288°/10s/3 kez | 288°/10s/3 kez | 288°/10s/3 kez |
| Nitelikli malzeme ve yapı UL | PI | PI | PI |
SSS:
Q1: Bir fabrika veya ticaret şirketi misiniz?
C: Evet, biz fabrikayız, bağımsız hızlı dönüş prototip PCB üretimi ve büyük hacimli PCB üretim hatlarımız var.
Q2:PCB fabrika üretim kapasiteniz nasıl?
C: Aylık üretim kapasitemiz 50.000 metrekare/ay ve 5000 tip/ay'dır.
Q3:Eğer PCB dosyamız/Gerber dosyamız yoksa, sadece PCB örneği var, benim için üretebilir misin?
C: Evet, PCB'yi klonlamanıza yardımcı olabiliriz.Sadece örnek PCB'yi bize gönderin, PCB tasarımını klonlayabilir ve üzerinde çalışabiliriz.
Q4: PCB'yi genellikle nasıl gönderirsiniz?
C: Genellikle küçük paketler için, panoları DHL, UPS, FedEx kapıdan kapıya servisle göndeririz, nakliye hesabınızı toplama yapmak için kullanabilir veya DDU (ithalat vergisi ödenmemiş) teslim süresinde göndermek için hesabımızı kullanabiliriz.
300 kg'dan fazla ağır mallar için, navlun maliyetinden tasarruf etmek için PCB kartlarınızı gemi veya hava yoluyla gönderebiliriz.Elbette, kendi ileticiniz varsa, gönderinizle ilgilenmek için onlarla iletişime geçebiliriz.
S5: Standart teslim süreniz nedir?üretim?
A: Örnek/prototip (3 m2'den az):
1-2 Katman: 3 ila 5 iş günü (hızlı dönüş hizmetleri için en hızlı 24 saat)
4-8 Katmanlar: 7 ~ 12 iş günü (hızlı dönüş hizmetleri için en hızlı 48 saat)
Seri üretim (200m2'den az):
1-2 Katman: 7 ila 12 iş günü
4-8 Katmanlar: 10 ila 15 iş günü
